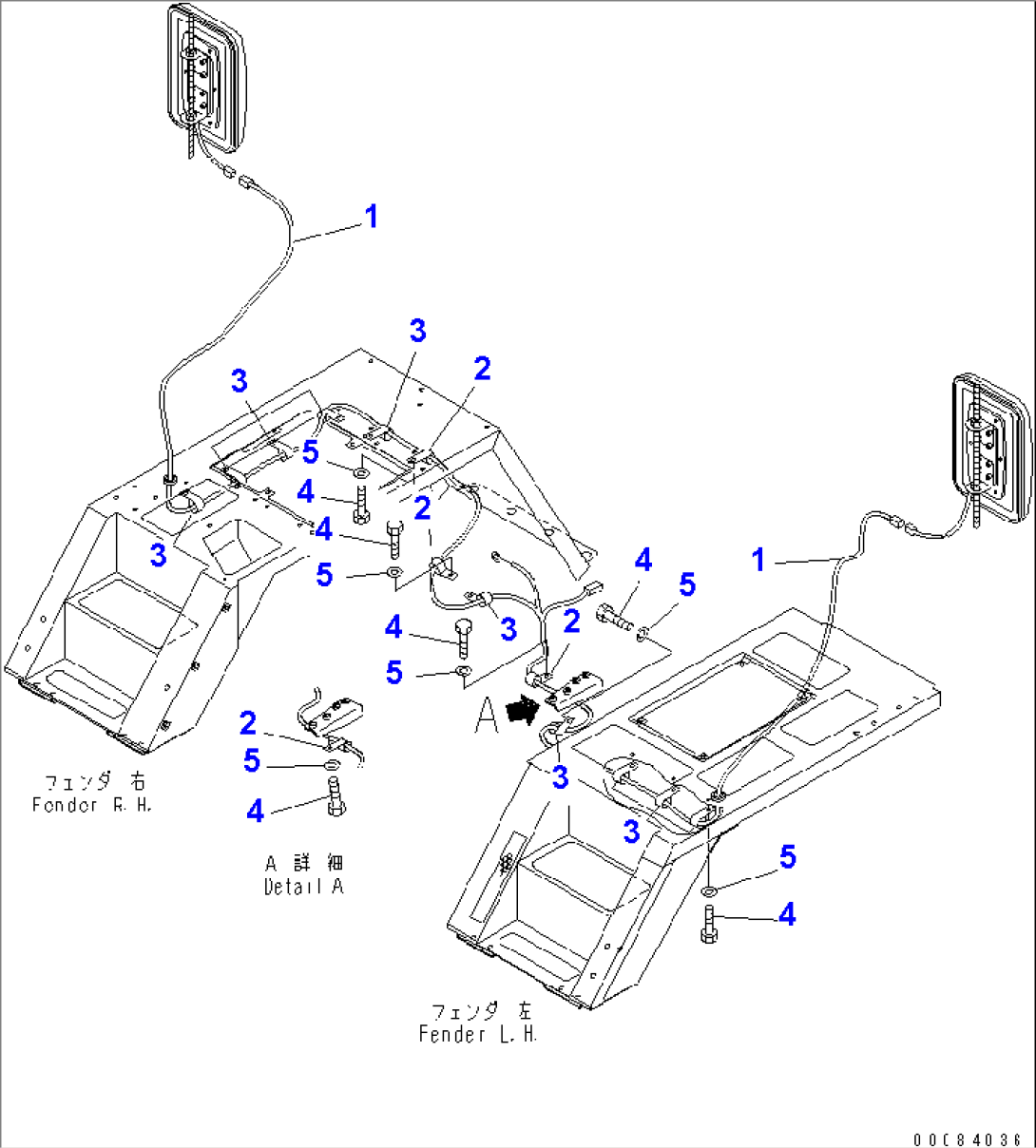

FRONT FRAME ELECTRICAL (HEATER MIRROR HARNESS)(#1626-)

Komatsu HM300-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-17520WIRING HARNESS1626-
26933-71-8230CLIP1626-
304434-50610CLIP1626-
401010-81016BOLT1626-
501643-31032WASHER1626-
