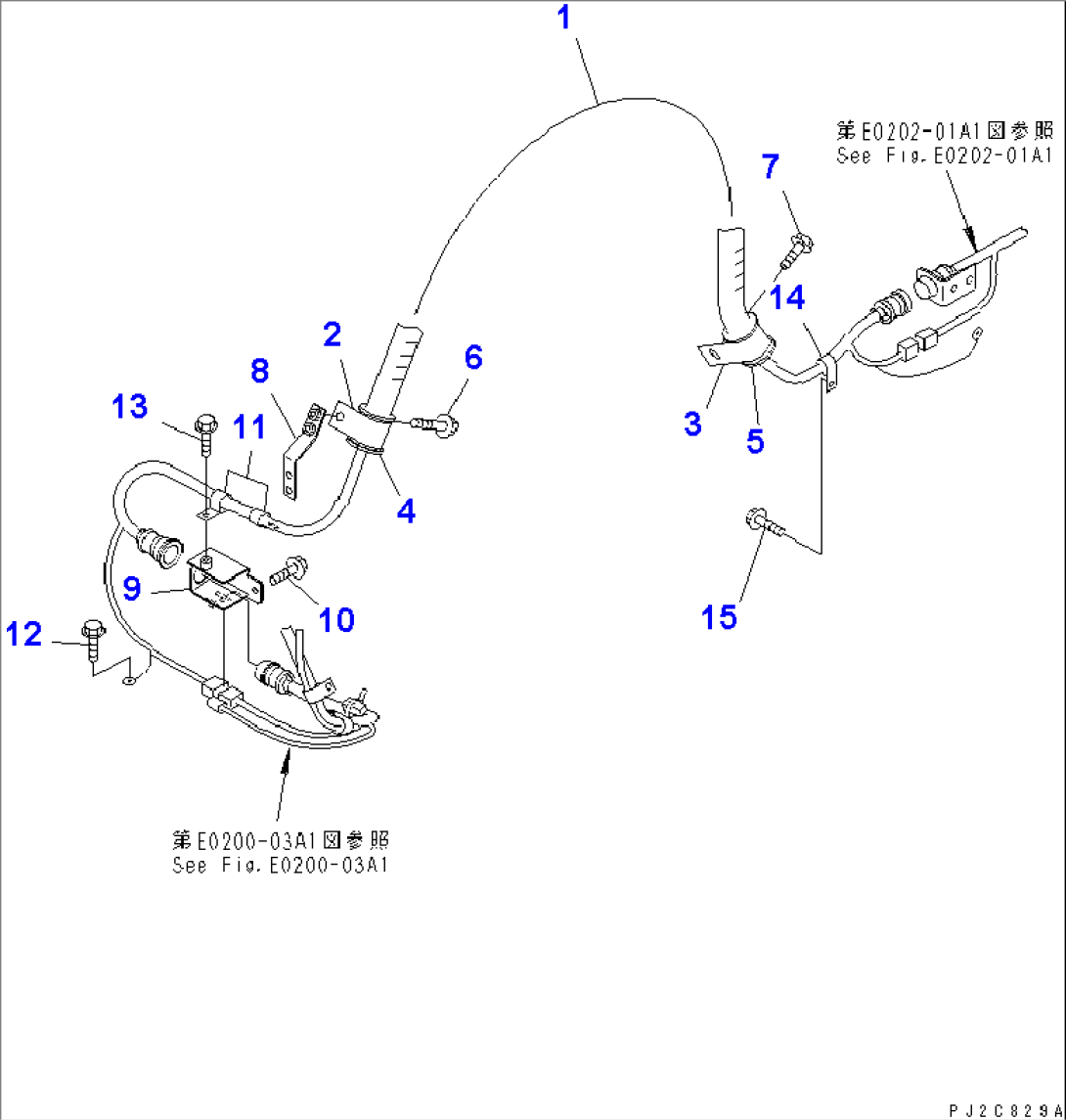

FRONT FRAME ELECTRICAL (HITCH HARNESS) (-40ßC SPEC.)
Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-06-17430 | WIRING HARNESS | 1122- | |
| 1 | 56B-06-11433 | WIRING HARNESS | 1001-1121 | |
| 2 | 19M-60-12720 | CLIP | 1001- | |
| 3 | 19M-60-12720 | CLIP | 1001- | |
| 4 | 07095-11033 | CUSHION | 1001- | |
| 5 | 07095-11033 | CUSHION | 1001- | |
| 6 | 01435-01225 | BOLT | 1001- | |
| 7 | 01435-01220 | BOLT | 1001- | |
| 8 | 56B-06-11122 | BRACKET | 1001- | |
| 9 | 56B-06-11150 | BRACKET | 1001- | |
| 10 | 01435-01016 | BOLT | 1001- | |
| 11 | 08036-92514 | CLIP | 1001- | |
| 12 | 01435-01016 | BOLT | 1001- | |
| 13 | 01435-01016 | BOLT | 1001- | |
| 14 | 08036-92514 | CLIP | 1001- | |
| 15 | 01435-01016 | BOLT | 1001- |
