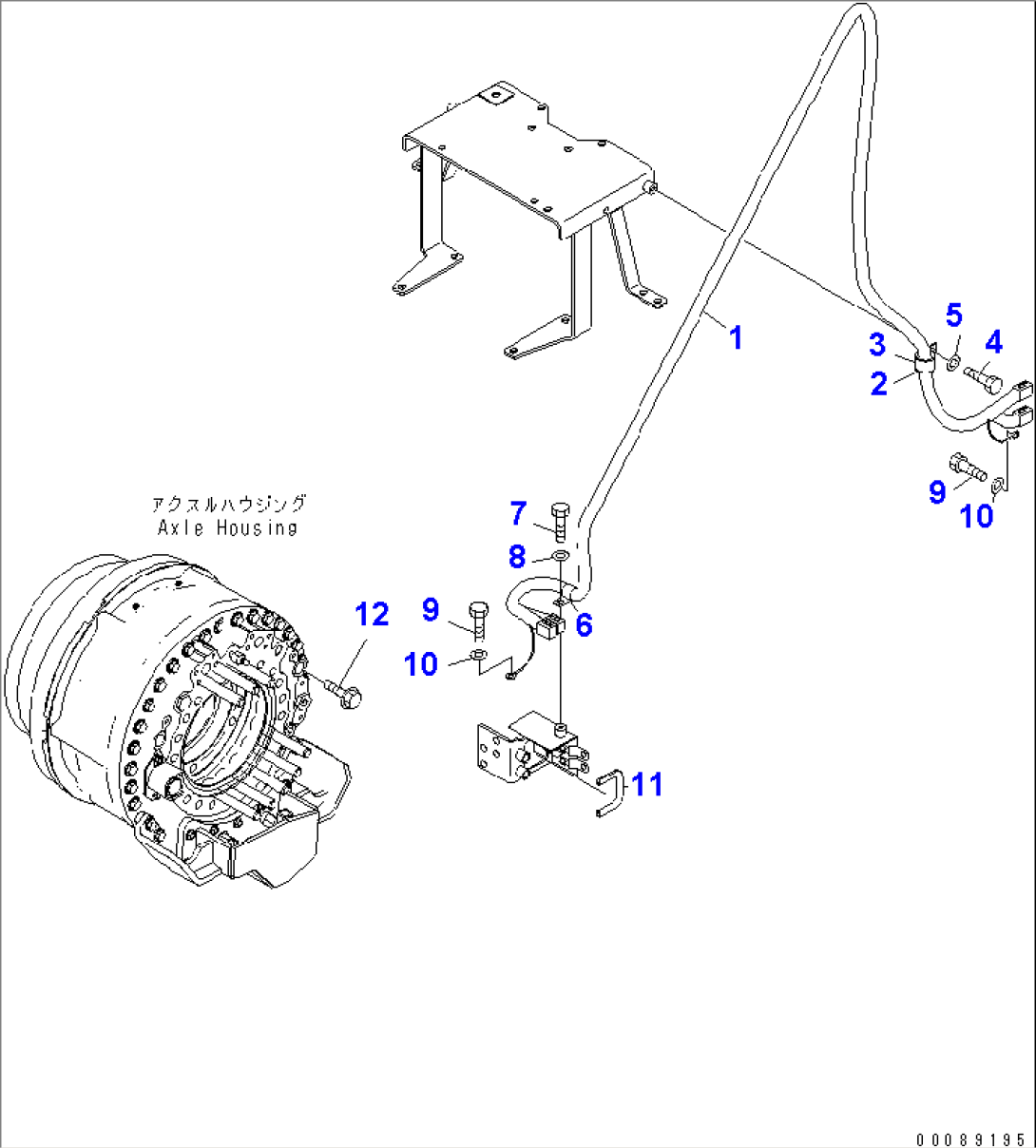

FRONT FRAME ELECTRICAL (HITCH HARNESS)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-21431WIRING HARNESS2001-
207095-20523CUSHION2001-
304434-53211CLIP2001-
401010-81020BOLT2001-
501643-31032WASHER2001-
604434-52310CLIP2001-
701010-81016BOLT2001-
801643-31032WASHER2001-
901010-81016BOLT2001-
1001643-31032WASHER2001-
1156B-06-11250SEAL2001-
1201435-01016BOLT2001-
