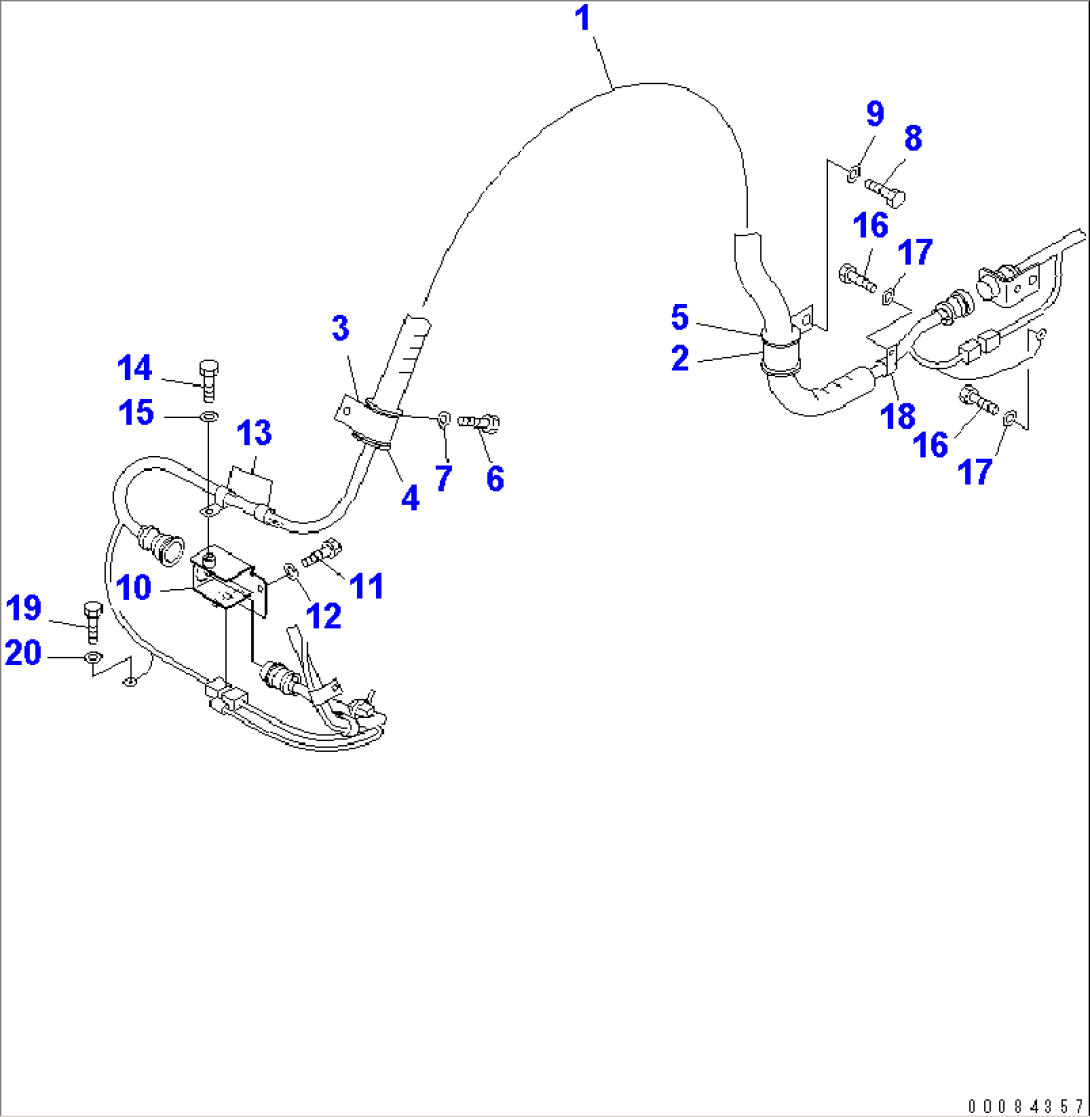

FRONT FRAME ELECTRICAL (HITCH HARNESS)(#7020-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-27130WIRING HARNESS7020-
219M-60-12720CLIP7001-
319M-60-12720CLIP7001-
407095-01033CUSHION7001-
507095-01033CUSHION7001-
601010-81230BOLT7030-
601010-81225BOLT7020-7029
701643-31232WASHER7020-
801010-81225BOLT7001-
901643-31232WASHER7001-
1056B-06-21151BRACKET7001-
1101010-81025BOLT7001-
1201643-31032WASHER7001-
1304434-53211CLIP7020-
1401010-81016BOLT7020-
1501643-31032WASHER7020-
1601010-81016BOLT7001-
1701643-31032WASHER7001-
1804434-53211CLIP7020-
1901010-81016BOLT7001-
2001643-31032WASHER7001-
