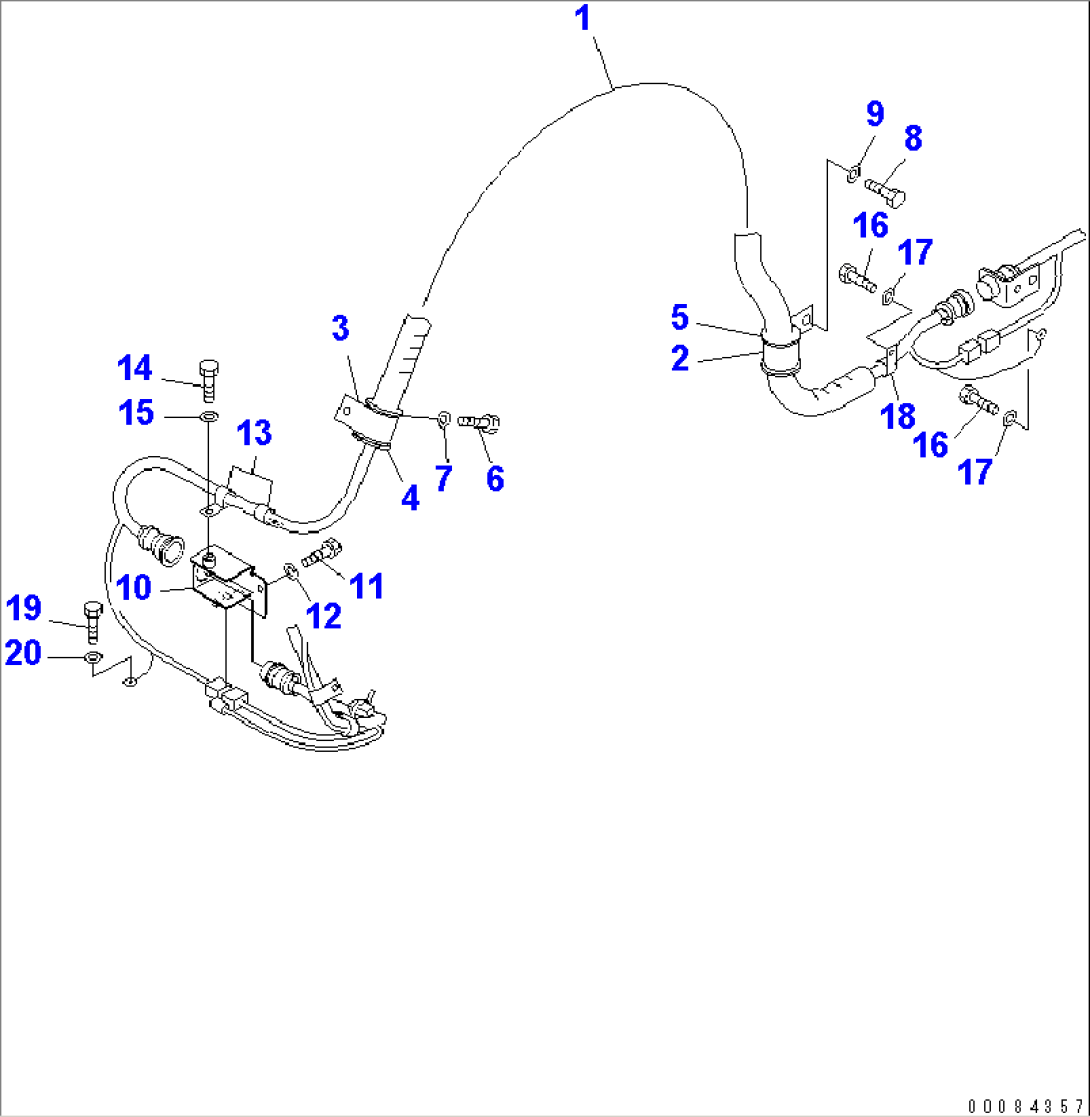

FRONT FRAME ELECTRICAL (REVOLUTION SENSOR)(#7012-)

Komatsu HM400-2R S/N 7001-7078 · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-27130WIRING HARNESS7012-
219M-60-12720CLIP7012-
319M-60-12720CLIP7012-
407095-01033CUSHION7012-
507095-01033CUSHION7012-
601010-81230BOLT7079-
601010-81225BOLT7012-7078
701643-31232WASHER7012-
801010-81225BOLT7012-
901643-31232WASHER7012-
1056B-06-21151BRACKET7012-
1101010-81025BOLT7012-
1201643-31032WASHER7012-
1304434-53211CLIP7012-
1401010-81016BOLT7012-
1501643-31032WASHER7012-
1601010-81016BOLT7012-
1701643-31032WASHER7012-
1804434-53211CLIP7012-
1901010-81016BOLT7012-
2001643-31032WASHER7012-
