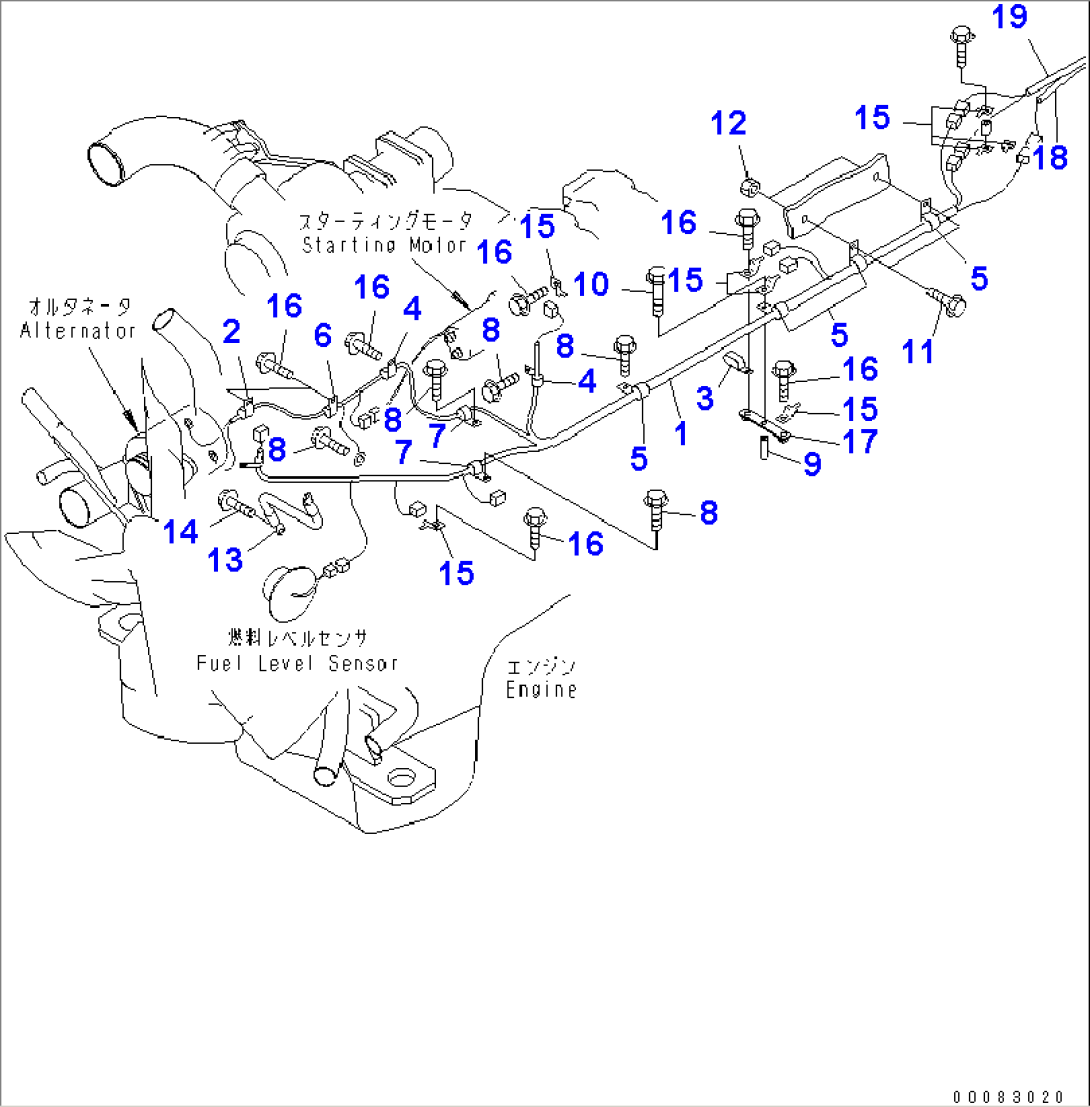

FRONT FRAME ELECTRICAL (R.H. SIDE HARNESS)

Komatsu HM400-1L S/N A10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-13421WIRING HARNESSA10001-
208036-00614CLIPA10001-
304435-50810CLIPA10001-
408036-01014CLIPA10001-
508036-01814CLIPA10001-
608036-00814CLIPA10001-
708036-01414CLIPA10001-
801435-01016BOLTA10001-
922T-61-11370SPACERA10001-
1001435-01065BOLTA10001-
1101435-01025BOLTA10001-
1201580-01008NUTA10001-
1308028-45040CABLEA10001-
1401435-01016BOLTA10001-
1508193-21012CLIPA10001-
1601435-01016BOLTA10001-
1756B-06-11191PLATEA10001-
