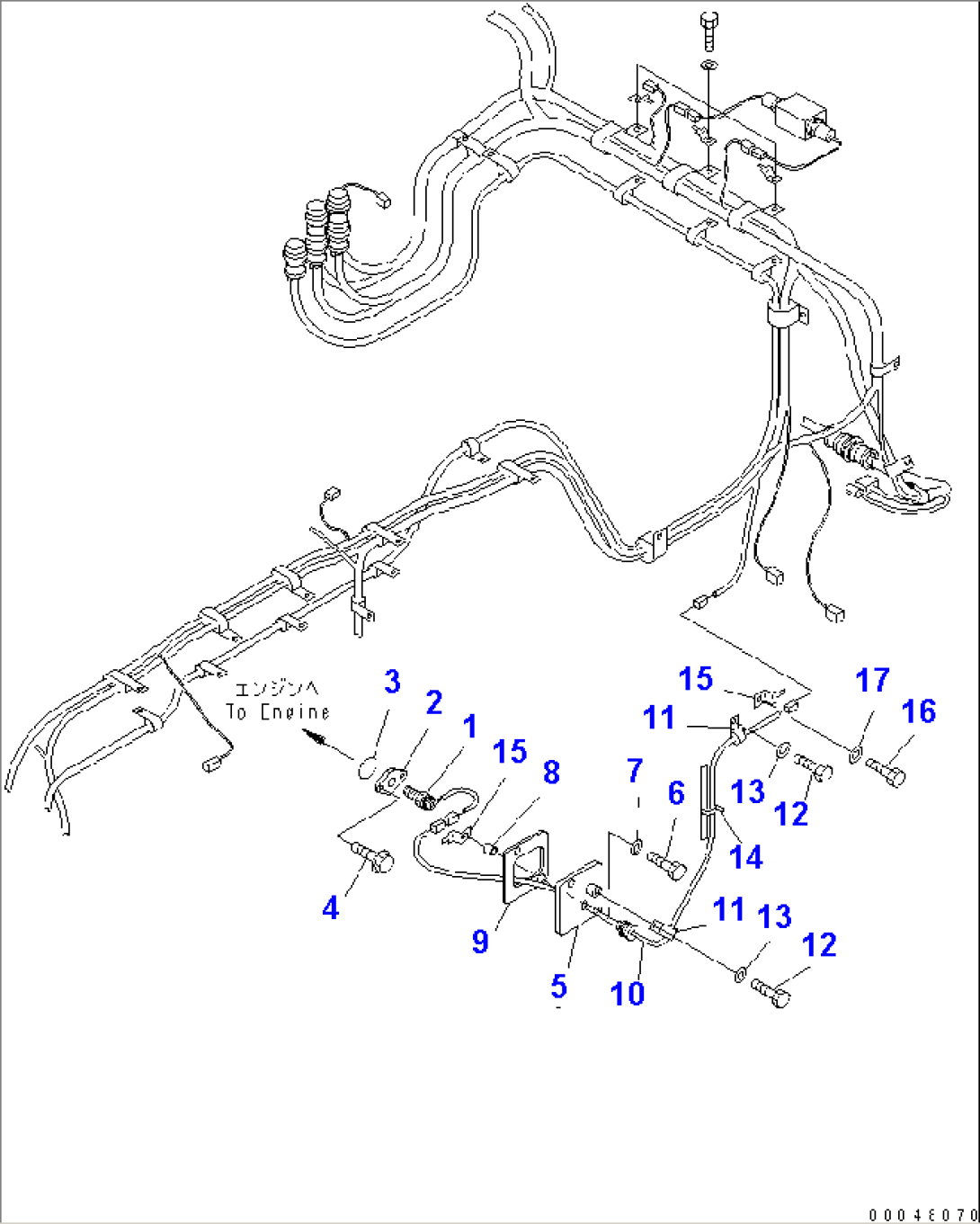

FRONT FRAME ELECTRICAL (SENSOR)(#2001-2461)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17861-93-2330SENSOR,PICK-UP2001-@
256B-06-11310FLANGE2001-2461
307000-13045O-RING2001-2461
401435-00820BOLT2001-2461
556B-06-11113PLATE2001-@
601010-81235BOLT2001-@
701643-31232WASHER2001-@
856B-06-11290SPACER2001-@
956B-06-11280PAD2001-@
1056B-06-11480WIRING HARNESS2001-@
1104434-50812CLIP2001-2461
1201010-81016BOLT2001-@
1301643-31032WASHER2001-@
1408034-20414BAND2001-@
1508193-21012CLIP2001-2461
1601010-81016BOLT2001-2461
1701643-31032WASHER2001-2461
