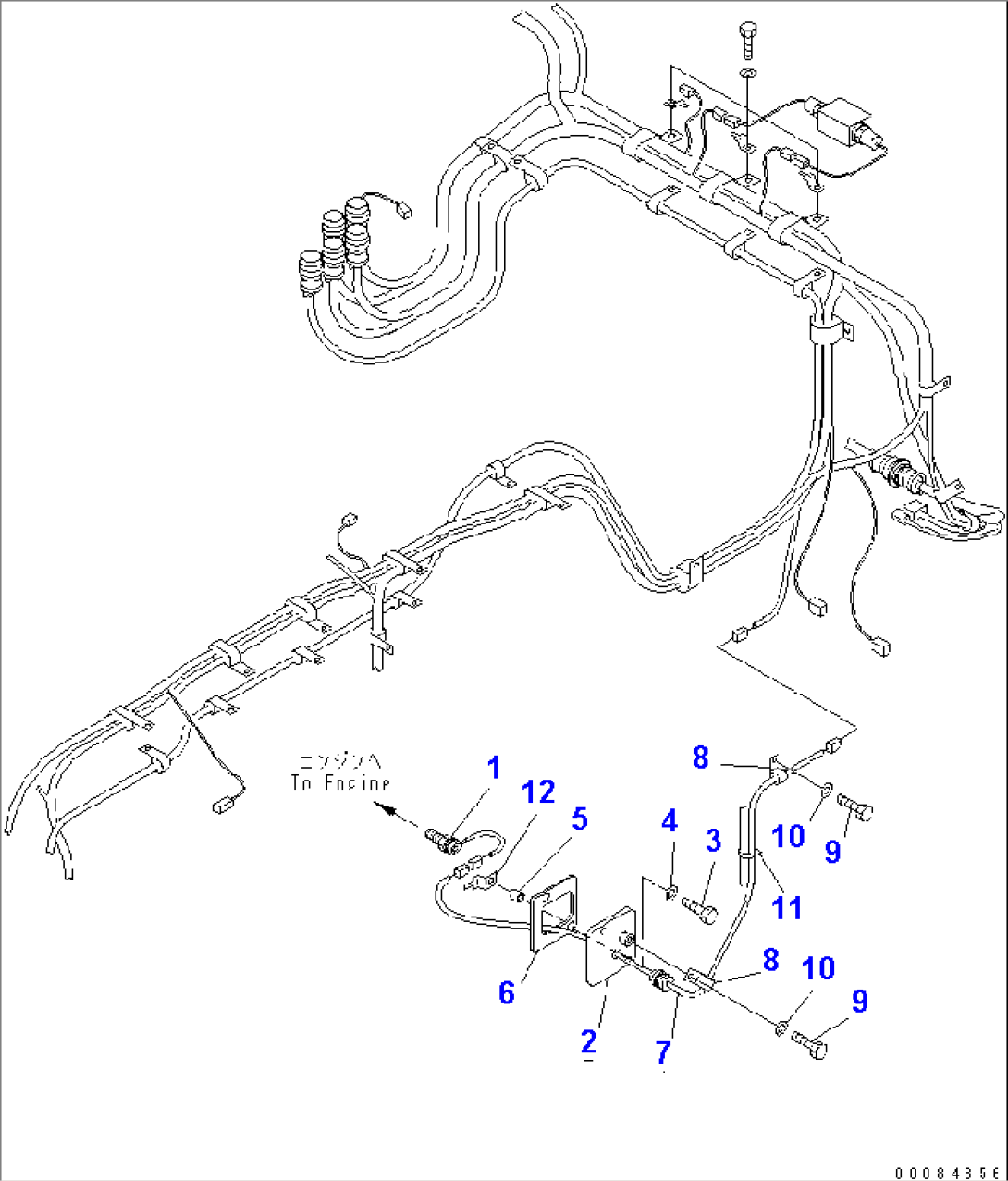

FRONT FRAME ELECTRICAL (SENSOR)(#2462-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17861-93-2330SENSOR,PICK-UP2001-
256B-06-11113PLATE2462-
301010-81235BOLT2001-
401643-31232WASHER2001-
556B-06-11290SPACER2001-
656B-06-11280PAD2001-
756B-06-11480WIRING HARNESS2001-
804434-50810CLIP2462-
901010-81016BOLT2001-
1001643-31032WASHER2001-
1108034-20414BAND2001-
1208193-21012CLIP2462-
