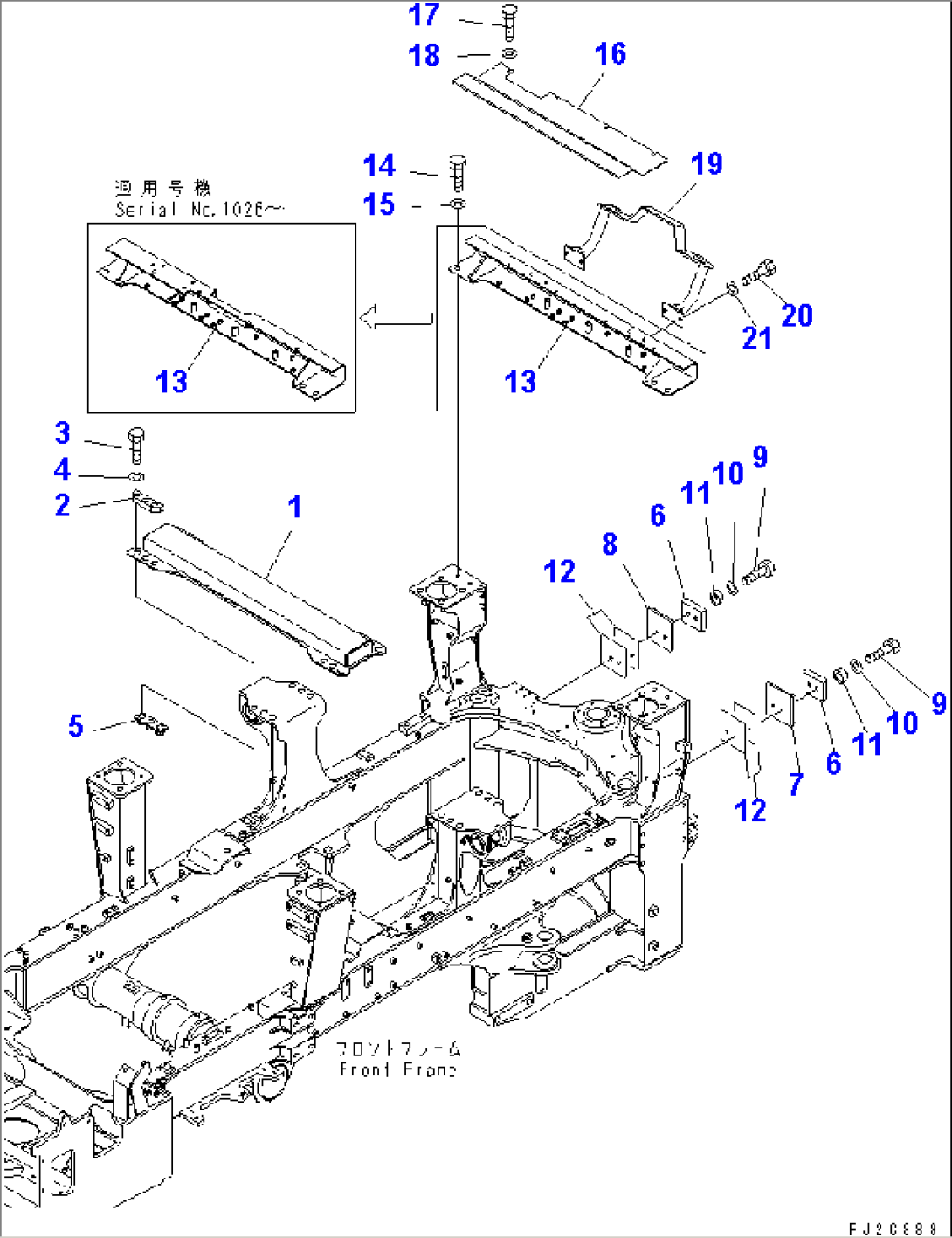

FRONT FRAME (FRAME ACCESSORY PARTS)

Komatsu HM350-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-46-11131MEMBER,VERTICAL1001-
256B-46-11Q50PLATE1001-
301010-82480BOLT1001-
401643-32460WASHER1001-
556B-46-11220PLATE1001-
656C-46-11610BUMPER1001-
756C-46-11640BRACKET,L.H.1001-
856C-46-11650BRACKET,R.H.1001-
901010-81255BOLT1001-
1001643-31232WASHER1001-
11424-54-14230SPACER1001-
1256C-46-11620SHIMÂÂ, 1.6MM1001-
56C-46-11630SHIMÂÂ, 1.0MM1001-
1356C-46-11562BRACKET1026-
56C-46-11561BRACKET1001-1025
1401010-81660BOLT1026-
01010-81655BOLT1001-1025
1501643-31645WASHER1001-
1656C-46-11231GUARD1001-
1701010-81020BOLT1001-
1801643-31032WASHER1001-
1956C-60-11611BRACKET1001-
2001010-81230BOLT1001-
2101643-31232WASHER1001-
