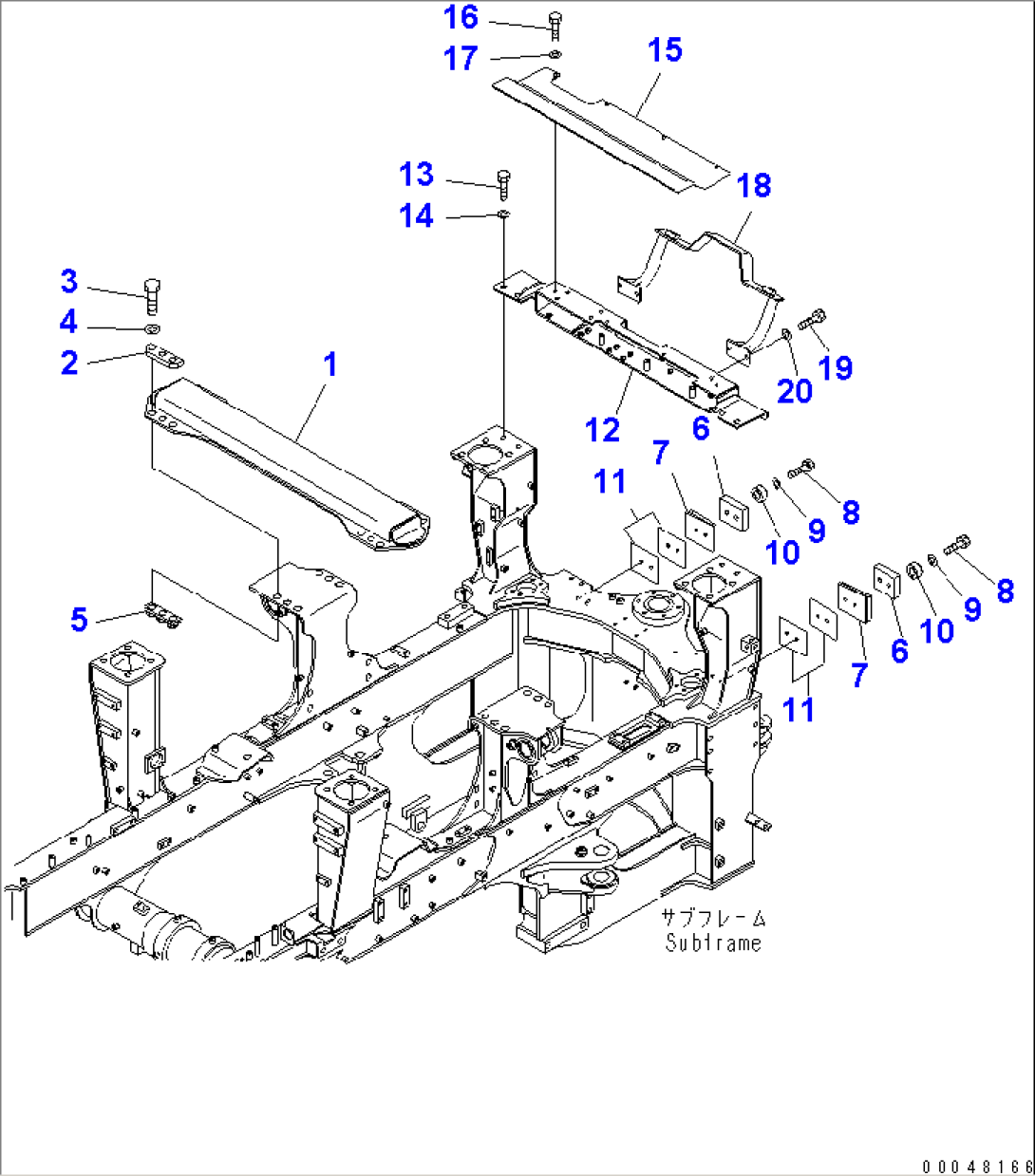

FRONT FRAME (FRAME ACCESSORY PARTS)

Komatsu HM400-1L S/N A10001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-46-11132MEMBER,VERTICALA10001-
256B-46-11Q50PLATEA10001-
301010-82480BOLTA10001-
401643-32460WASHERA10001-
556B-46-11220PLATEA10001-
656C-46-11610BUMPERA10001-
756B-46-11650BRACKETA10001-
807372-21250BOLTA10001-
901643-31232WASHERA10001-
10424-54-14230SPACERA10001-
1156C-46-11621SHIM, 1.6MMA10001-
56C-46-11631SHIM, 1.0MMA10001-
1256C-46-11562BRACKETA10001-
1301010-81660BOLTA10001-
1401643-31645WASHERA10001-
1556C-46-11231GUARDA10001-
1601010-81020BOLTA10001-
1701643-31032WASHERA10001-
1856C-60-11611BRACKETA10001-
1901010-81230BOLTA10001-
2001643-31232WASHERA10001-
