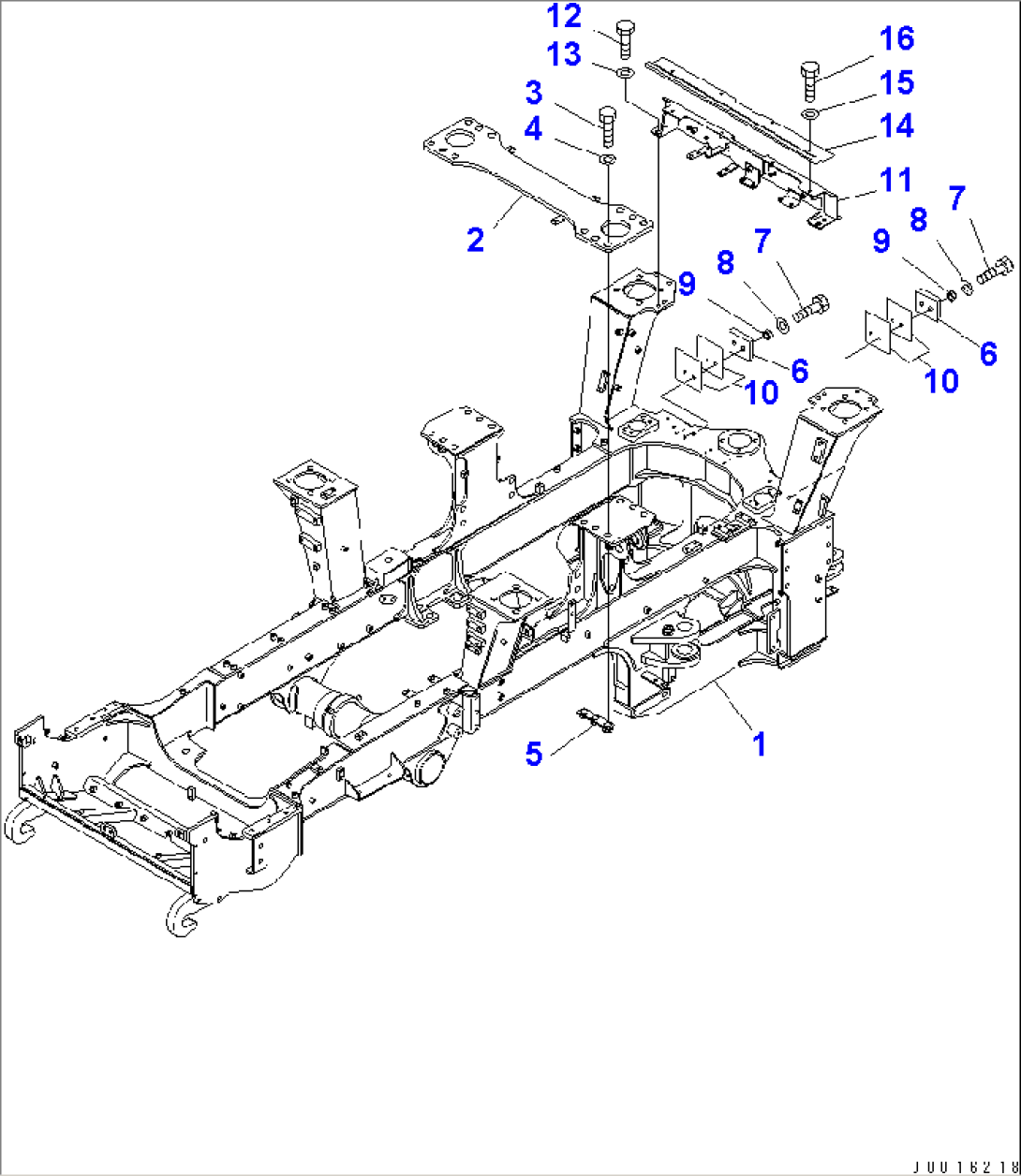

FRONT FRAME(#1001-1032)
Komatsu HM300-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-46-10100 | FRAME,FRONT | 1001-1032 | |
| 2 | 56D-46-11130 | CROSS | 1001-@ | |
| 3 | 01010-82470 | BOLT | 1001-@ | |
| 4 | 01643-32460 | WASHER | 1001-@ | |
| 5 | 56D-46-11220 | SEAT | 1001-@ | |
| 6 | 56C-46-11611 | BUMPER | 1001-1032 | |
| 7 | 01010-81245 | BOLT | 1001-1032 | |
| 8 | 01643-31232 | WASHER | 1001-@ | |
| 9 | 424-54-14230 | SPACER | 1001-@ | |
| 10 | 56C-46-11620 | SHIM, 1.6MM | 1001-1032 | |
| 10 | 56C-46-11630 | SHIM, 1.0MM | 1001-1032 | |
| 11 | 56D-46-11565 | BRACKET | 1001-@ | |
| 12 | 01010-81640 | BOLT | 1001-@ | |
| 13 | 01643-31645 | WASHER | 1001-@ | |
| 14 | 56D-46-11232 | COVER | 1001-@ | |
| 15 | 01010-81020 | BOLT | 1001-@ | |
| 16 | 01643-31032 | WASHER | 1001-@ |
