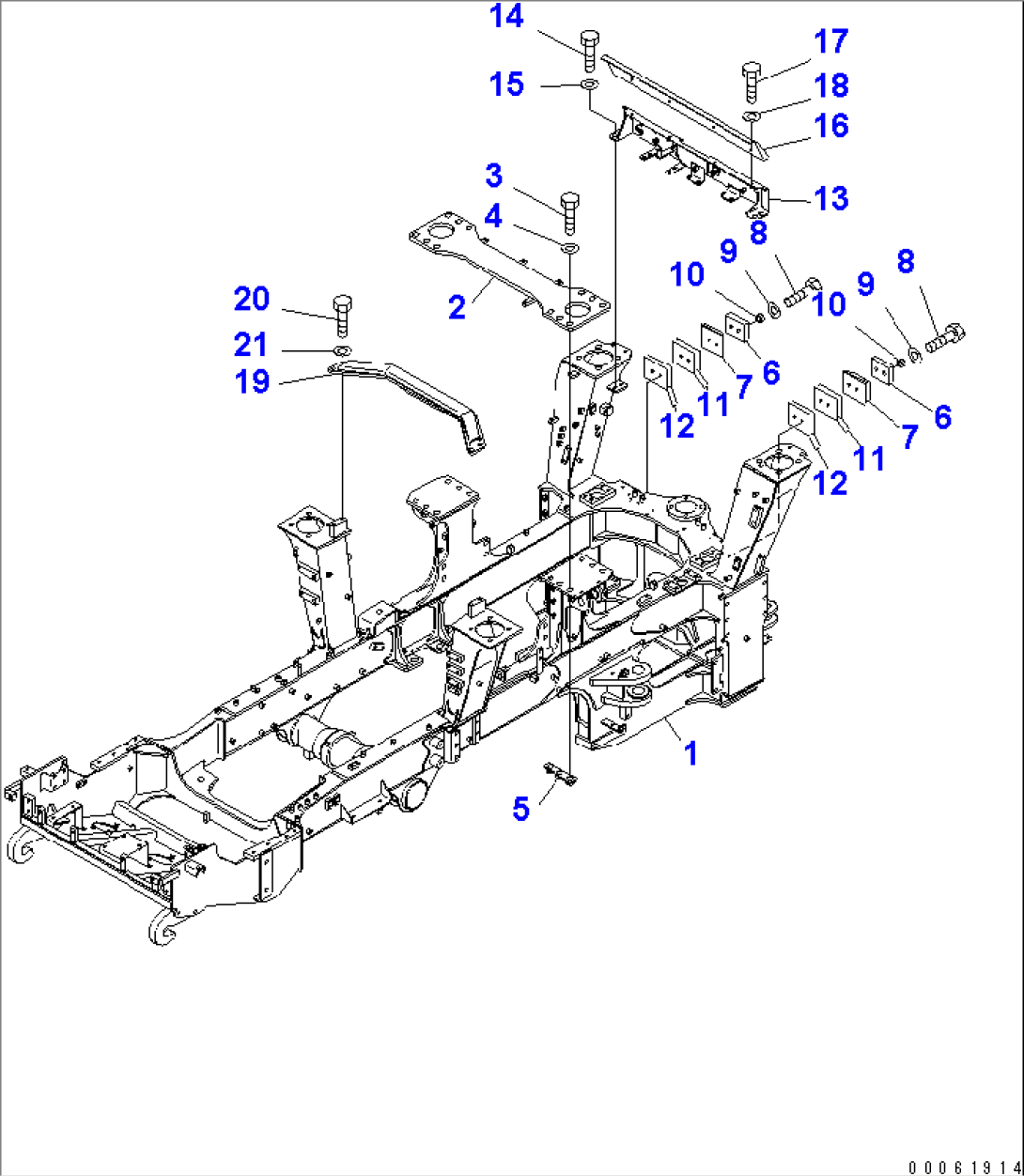

FRONT FRAME(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-46-21304SEAT2785-
156D-46-21303SEAT2703-2784
156D-46-21302SEAT2001-2702
256D-46-21131CROSS2785-
256D-46-21130CROSS2001-2784
301010-82470BOLT2001-
401643-32460WASHER2001-
556D-46-11220SEAT2001-
656C-46-11610BUMPER2001-
756B-46-11650BRACKET2001-
807372-21250BOLT2001-
901643-31232WASHER2001-
10424-54-14230SPACER2001-
1156C-46-11621SHIM, 1.6MM2001-
1256C-46-11631SHIM, 1.0MM2001-
1356D-46-21561BRACKET2785-
1356D-46-21560BRACKET2001-2784
1401010-81640BOLT2001-
1501643-31645WASHER2001-
1656D-46-21230COVER2001-
1701010-81020BOLT2001-
1801643-31032WASHER2001-
1956D-46-21330BRACKET2001-
2001010-81640BOLT2001-
2101643-31645WASHER2001-
