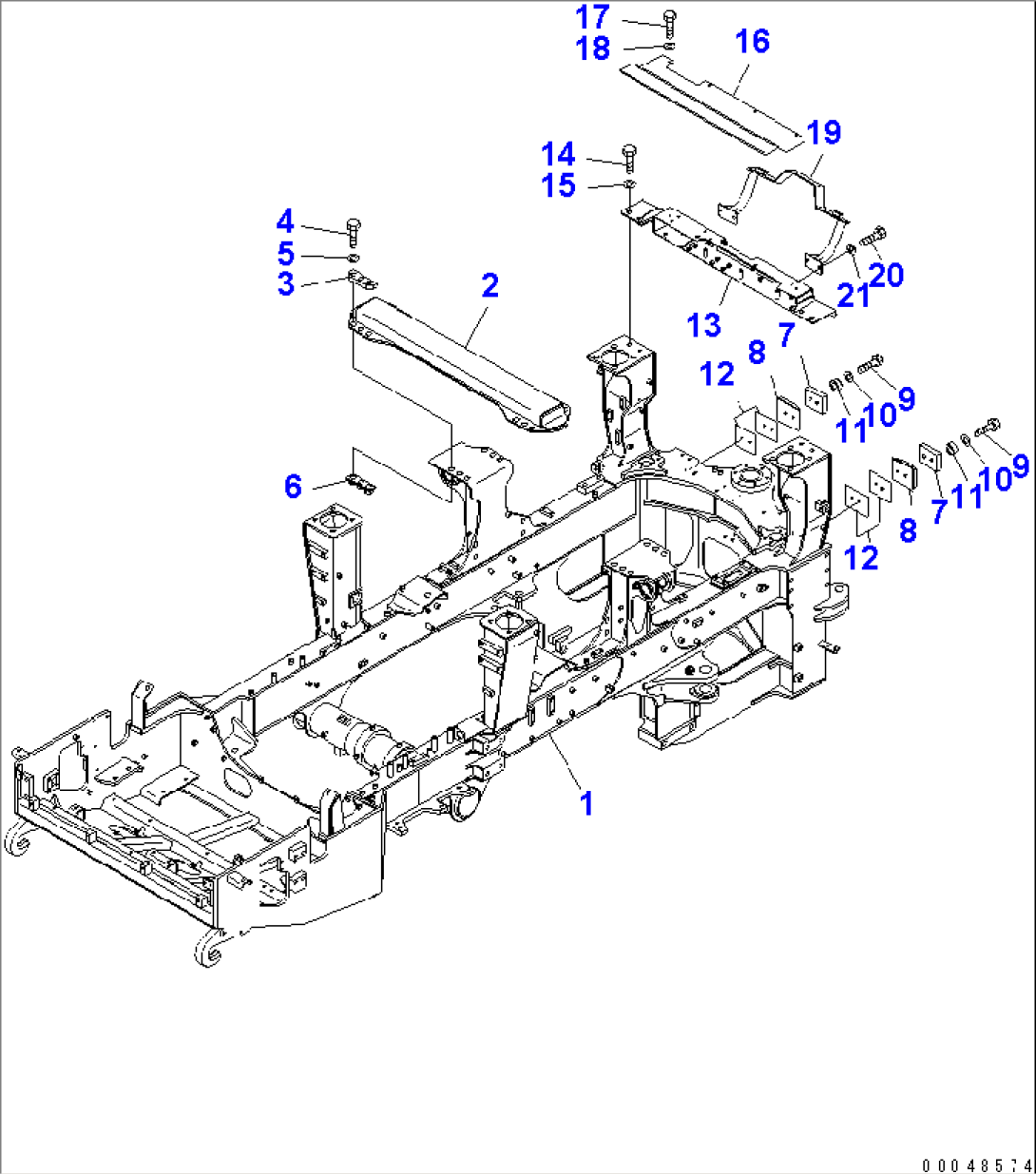

FRONT FRAME(#7001-7019)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-46-21203SEAT ASS'Y7001-7019
256B-46-21130MEMBER7001-@
356B-46-11Q50PLATE7001-@
401010-82480BOLT7001-@
501643-32460WASHER7001-@
656B-46-11220PLATE7001-@
756C-46-11610BUMPER7001-@
856B-46-11650BRACKET7001-@
907372-21260BOLT7001-@
1001643-31232WASHER7001-@
11424-54-14230SPACER7001-@
1256C-46-11621SHIM, 1.6MM7001-@
1256C-46-11631SHIM, 1.0MM7001-@
1356B-46-21560BRACKET7001-@
1401010-81660BOLT7001-@
1501643-31645WASHER7001-@
1656B-46-21230GUARD7001-@
1701010-81020BOLT7001-@
1801643-31032WASHER7001-@
1956C-60-11611BRACKET7001-@
2001010-81230BOLT7001-@
2101643-31232WASHER7001-@
