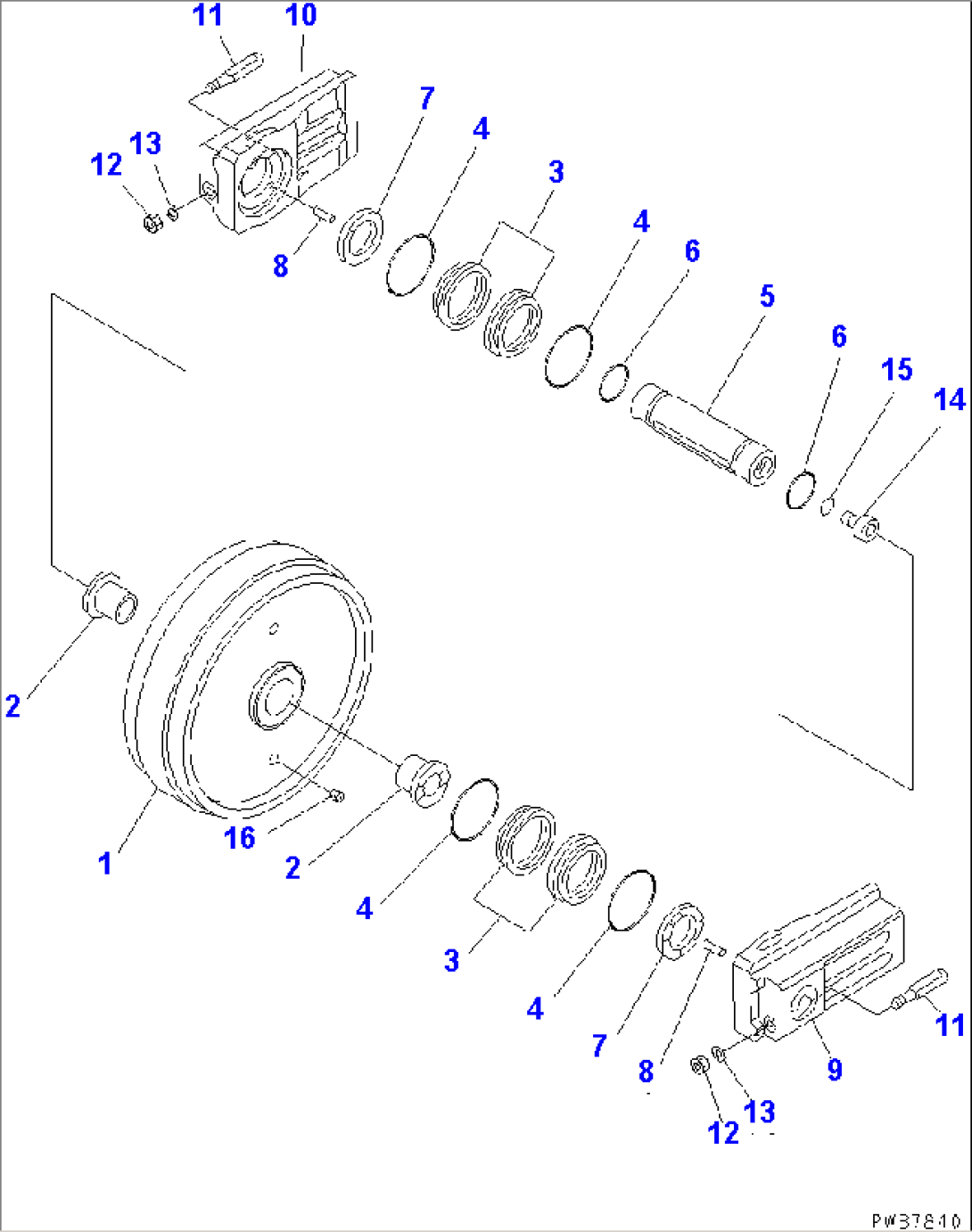

FRONT IDLER(#10001-10159)
Komatsu PC1100LC-6 S/N 10001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 21N-30-00110 | IDLER ASS'Y | 10001-@ | ||
| 1 | 21N-30-33110 | IDLER | 10001-@ | |
| 2 | 21N-30-13140 | BUSHING | 10001-@ | |
| 207-27-00010 | FLOATING SEAL ASS'Y | 10001-@ | ||
| 5 | 21N-30-33130 | SHAFT | 10001-@ | |
| 6 | 07000-05115 | O-RING | 10001-@ | |
| 7 | 21T-30-16150 | SPACER | 10001-@ | |
| 8 | 04020-00820 | PIN | 10001-@ | |
| 9 | 21N-30-13152 | SUPPORT | 10001-@ | |
| 10 | 21N-30-13162 | SUPPORT | 10001-@ | |
| 11 | 21T-30-13170 | BOLT | 10001-@ | |
| 12 | 01580-12218 | NUT | 10001-@ | |
| 13 | 01643-32260 | WASHER | 10001-@ | |
| 14 | 07040-15223 | PLUG | 10001-@ | |
| 15 | 07002-05234 | O-RING | 10001-@ | |
| 16 | 07049-02430 | PLUG | 10001-@ |
