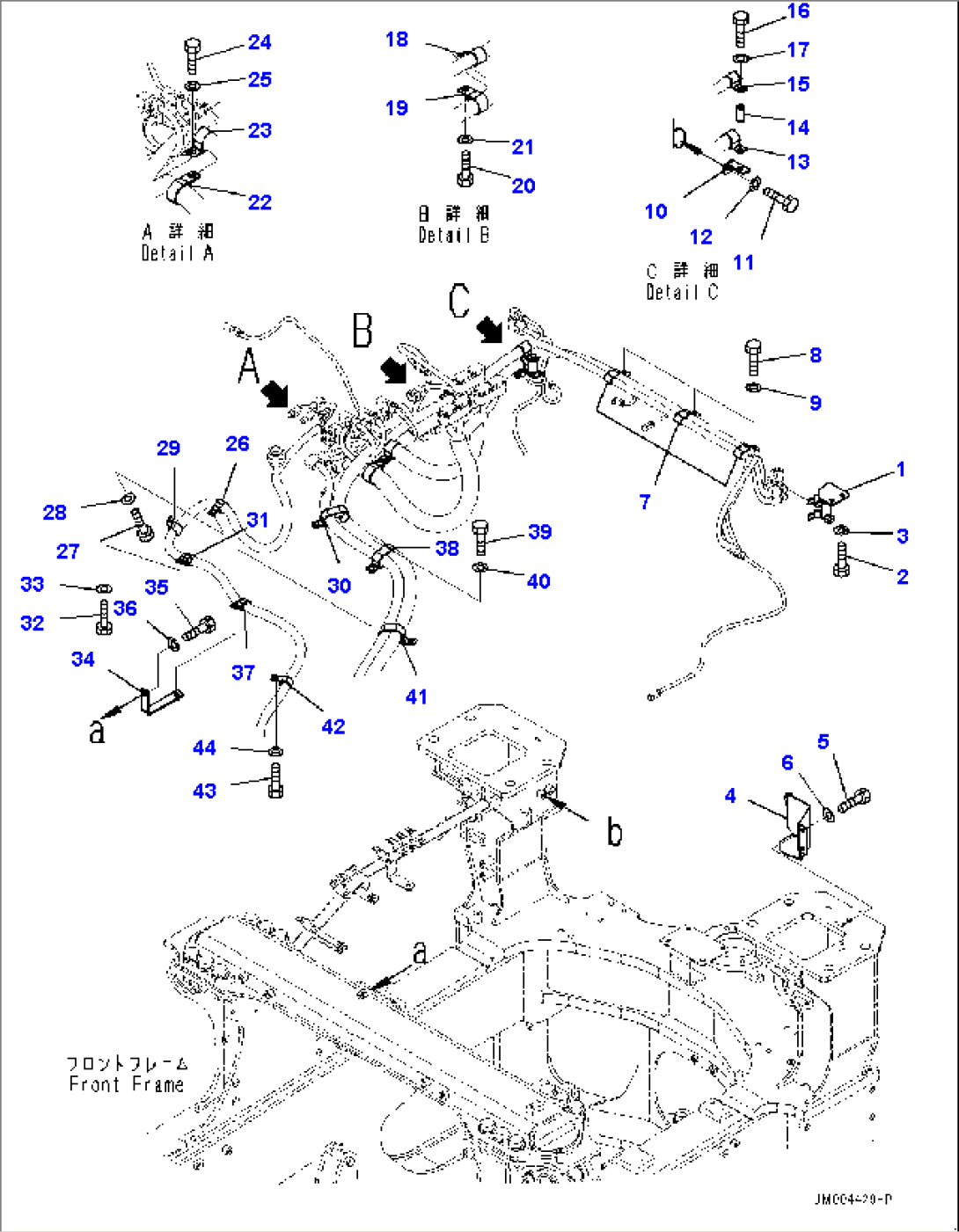

Front Wiring Harness, Mounting (1/5) (#5001-)
Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-06-31170 | Bracket | 5001- | |
| 2 | 01010-81020 | Bolt | 5001- | |
| 3 | 01643-31032 | Washer | 5001- | |
| 4 | 56B-06-31162 | Cover | 5001- | |
| 5 | 01010-81020 | Bolt | 5001- | |
| 6 | 01643-31032 | Washer | 5001- | |
| 7 | 566-07-11780 | Clip | 5001- | |
| 8 | 01010-81020 | Bolt | 5001- | |
| 9 | 01643-31032 | Washer | 5001- | |
| 10 | 427-35-13340 | Plate | 5001- | |
| 11 | 01010-81020 | Bolt | 5001- | |
| 12 | 01643-31032 | Washer | 5001- | |
| 13 | 04434-53411 | Clip | 5001- | |
| 14 | 22D-62-12440 | Spacer | 5001- | |
| 15 | 04434-52711 | Clip | 5001- | |
| 16 | 01010-81065 | Bolt | 5001- | |
| 17 | 01643-31032 | Washer | 5001- | |
| 18 | 04434-52711 | Clip | 5001- | |
| 19 | 04434-53411 | Clip | 5001- | |
| 20 | 01010-81020 | Bolt | 5001- | |
| 21 | 01643-31032 | Washer | 5001- | |
| 22 | 6222-65-7360 | Clamp | 5001- | |
| 23 | 281-01-13180 | Clip | 5001- | |
| 24 | 01010-81025 | Bolt | 5001- | |
| 25 | 01643-31032 | Washer | 5001- | |
| 26 | 04434-52310 | Clip | 5001- | |
| 27 | 01010-81020 | Bolt | 5001- | |
| 28 | 01643-31032 | Washer | 5001- | |
| 29 | 04434-52310 | Clip | 5001- | |
| 30 | 156-911-4190 | Clip | 5001- | |
| 31 | 04434-52310 | Clip | 5001- | |
| 32 | 01010-81020 | Bolt | 5001- | |
| 33 | 01643-31032 | Washer | 5001- | |
| 34 | 423-16-21130 | Plate | 5001- | |
| 35 | 01010-81020 | Bolt | 5001- | |
| 36 | 01643-31032 | Washer | 5001- | |
| 37 | 04434-52310 | Clip | 5001- | |
| 38 | 156-911-4190 | Clip | 5001- | |
| 39 | 01010-81025 | Bolt | 5001- | |
| 40 | 01643-31032 | Washer | 5001- | |
| 41 | 431-12-16290 | Clip | 5001- | |
| 42 | 04434-52310 | Clip | 5001- | |
| 43 | 01010-81020 | Bolt | 5001- | |
| 44 | 01643-31032 | Washer | 5001- |
