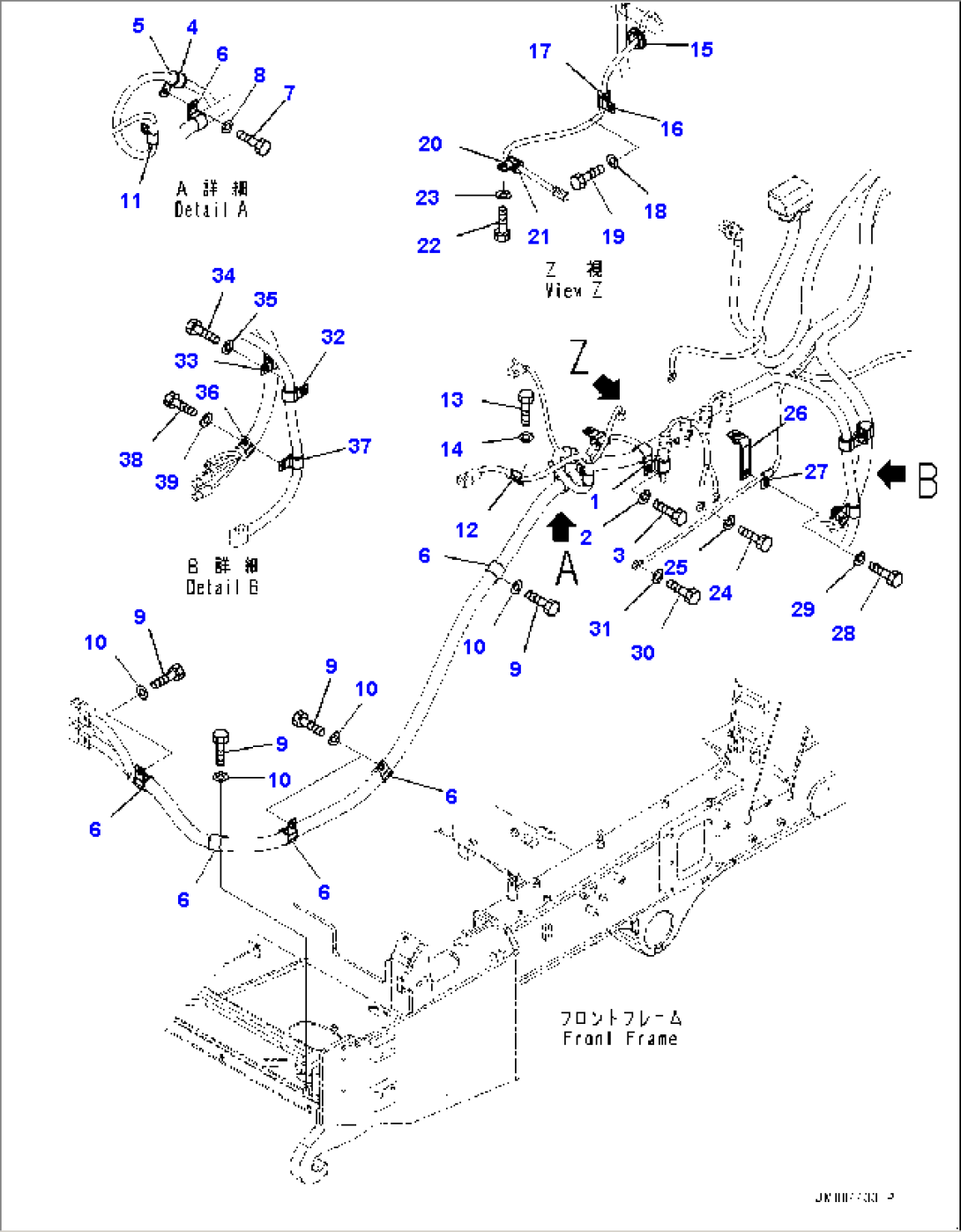

Front Wiring Harness, Mounting (3/5) (#5001-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-52310Clip5001-
2144-854-1890Washer5001-
301010-81020Bolt5001-
404434-52110Clip5001-
507095-20314Cushion5001-
604434-52310Clip5001-
701010-81025Bolt5001-
801643-31032Washer5001-
901010-81020Bolt5001-
1001643-31032Washer5001-
1104434-51410Clip5001-
1204434-51010Clip5001-
1301010-81020Bolt5001-
1401643-31032Washer5001-
1508037-02512Grommet5001-
1604434-51710Clip5001-
1707095-20211Cushion5001-
18144-854-1890Washer5001-
1901010-81020Bolt5001-
2004434-51710Clip5001-
2107095-20211Cushion5001-
2201010-81030Bolt5001-
2301643-31032Washer5001-
2401010-81016Bolt5001-
2501643-31032Washer5001-
26426-35-11590Bracket5001-
2704434-50810Clip5001-
2801010-81020Bolt5001-
2901643-31032Washer5001-
3001010-81016Bolt5001-
3101643-31032Washer5001-
3204434-51710Clip5001-
3304434-52310Clip5001-
3401010-81020Bolt5001-
3501643-31032Washer5001-
3604434-52310Clip5001-
3704434-51710Clip5001-
3801010-81020Bolt5001-
3901643-31032Washer5001-
