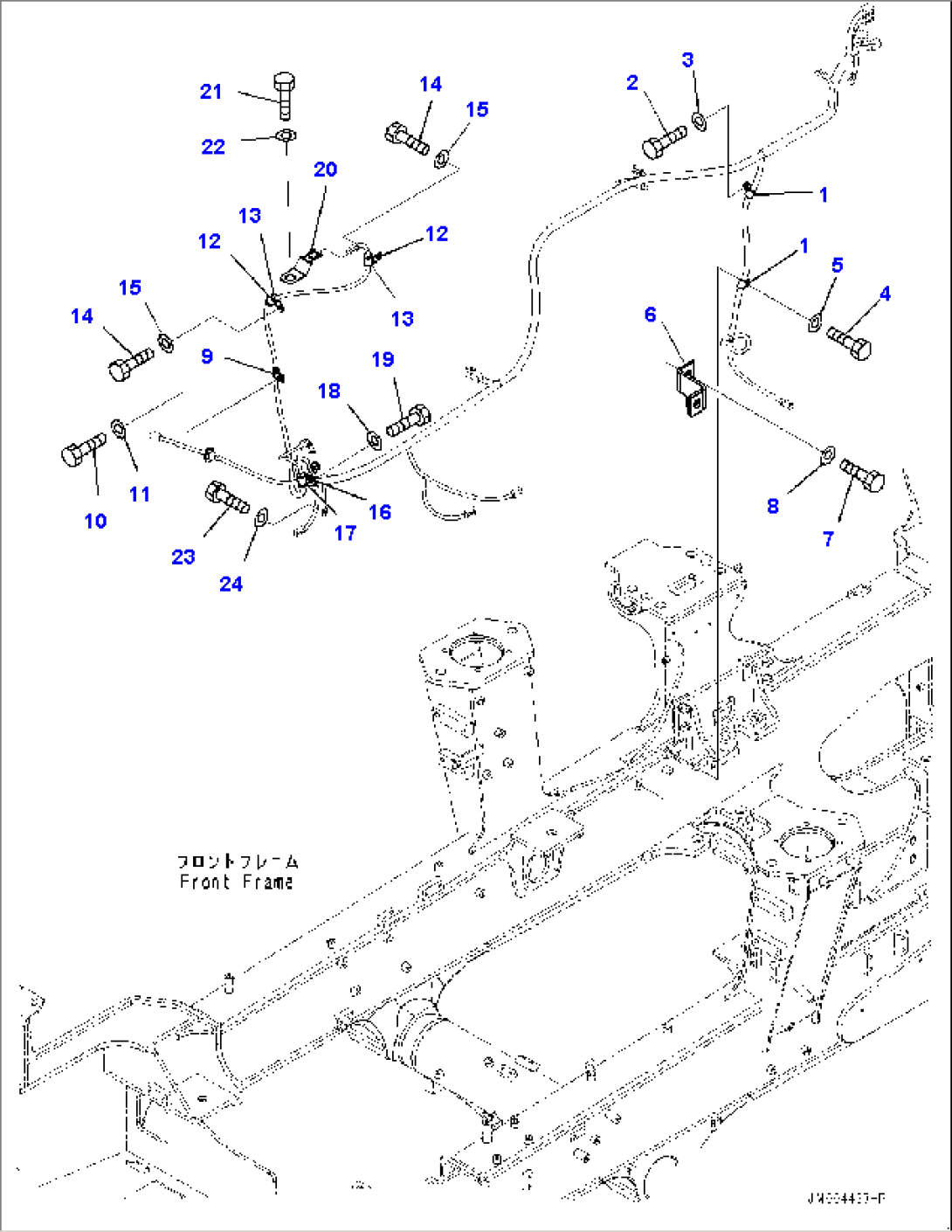

Front Wiring Harness, Mounting, R.H. (2/2) (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-51410Clip5129-
201010-81020Bolt5129-
301643-31032Washer5129-
401010-81025Bolt5129-
501643-31032Washer5129-
622T-P21-2810Plate5129-
701010-81020Bolt5129-
801643-31032Washer5129-
904434-51010Clip5129-
1001010-81020Bolt5129-
1101643-31032Washer5129-
1204434-51710Clip5129-
1307095-30211Cushion5129-
1401010-81020Bolt5129-
1501643-31032Washer5129-
1604434-52110Clip5129-
1707095-30314Cushion5129-
18144-854-1890Washer5129-
1901010-81020Bolt5129-
2008193-21012Clip5129-
2101010-81020Bolt5129-
2201643-31032Washer5129-
2301010-81020Bolt5129-
2401643-31032Washer5129-
