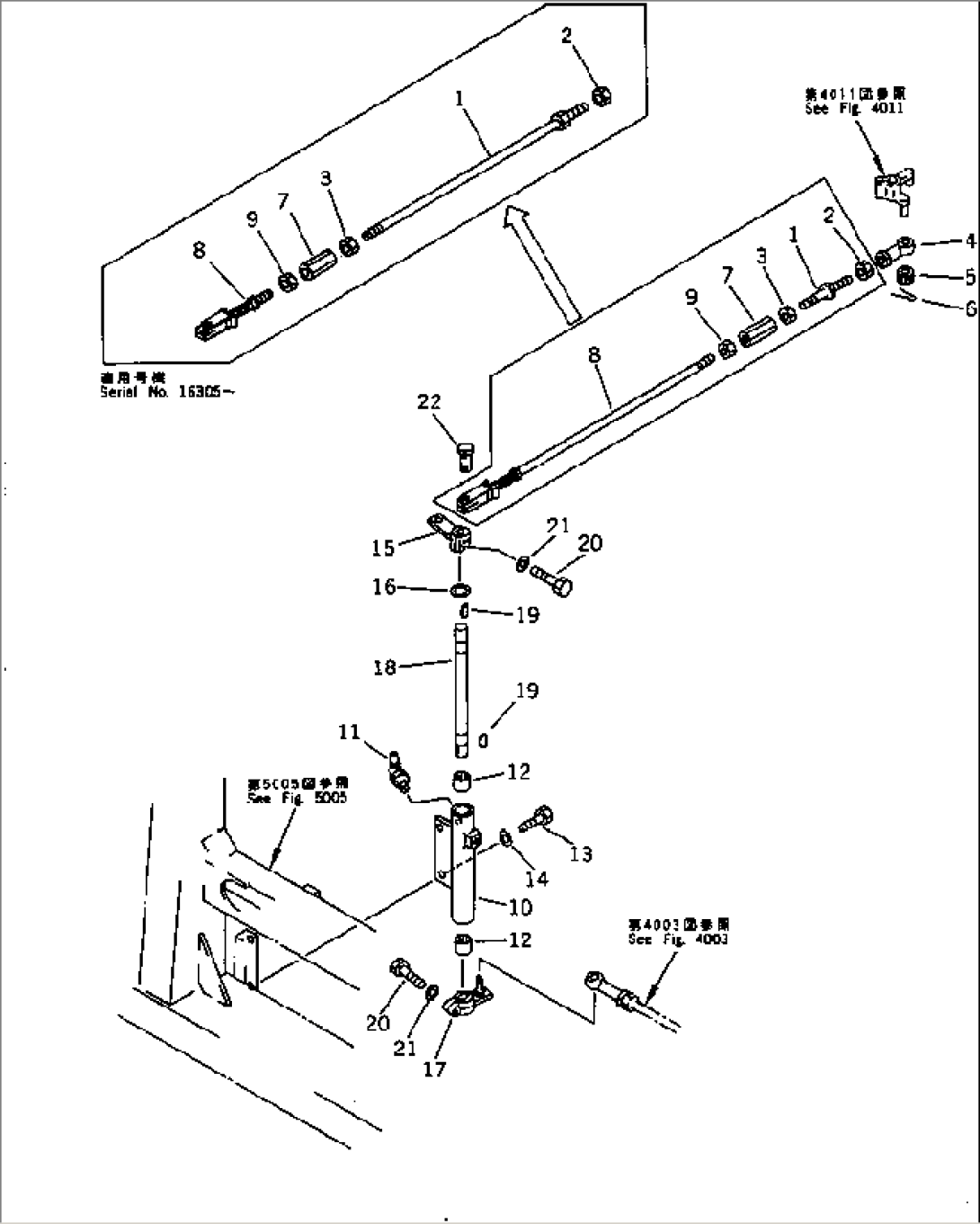

FUEL CONTROL LINKAGE (2/2) (WITHOUT SHOE SLIP CONTROL)
Komatsu D375A-2 S/N 16001-UP · CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 20B-43-31360 | ROD | 16305- | |
| 1 | 04248-31013 | ROD | 16001-16304 | |
| 2 | 01582-11008 | NUT | 16001- | |
| 3 | 01508-21006 | NUT,L.H. THREAD | 16001- | |
| 4 | 04250-81056 | END,ROD | 16001- | |
| 5 | 01593-11008 | NUT | 16001- | |
| 6 | 04050-12018 | PIN,COTTER | 16001- | |
| 7 | 176-43-43190 | BUCKLE,TURN | 16001- | |
| 8 | 195-61-45350 | ROD | 16305- | |
| 8 | 195-43-52210 | ROD | 16001-16304 | |
| 9 | 01582-11008 | NUT | 16001- | |
| 10 | 195-43-52130 | BRACKET | 16001- | |
| 11 | 07020-00900 | FITTING,GREASE | 16001- | |
| 12 | 195-61-41270 | BEARING,NEEDLE | 16001- | |
| 13 | 01010-51230 | BOLT | 16001- | |
| 14 | 01643-31232 | WASHER | 16001- | |
| 15 | 195-43-52250 | LEVER | 16001- | |
| 16 | 144-15-25570 | WASHER | 16001- | |
| 17 | 195-43-52240 | LEVER | 16001- | |
| 18 | 195-43-52160 | SHAFT | 16001- | |
| 19 | 04010-00519 | KEY | 16001- | |
| 20 | 01010-50830 | BOLT | 16001- | |
| 21 | 01643-30823 | WASHER | 16001- | |
| 22 | 195-43-42190 | PIN | 16001- |
