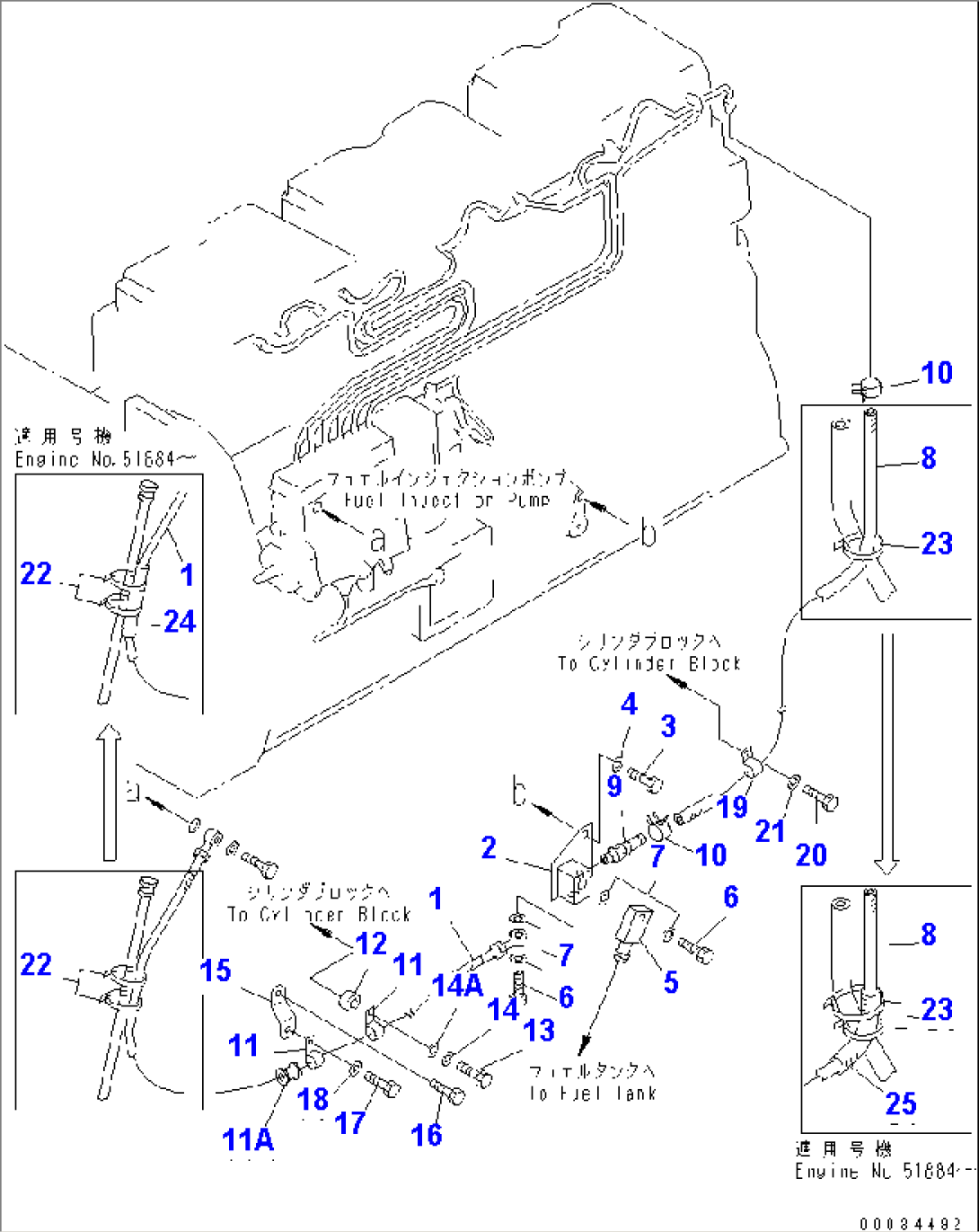

FUEL INJECTION PUMP AND PIPING (2/2)

Komatsu SA6D155-4A S/N 50816-UP · FUEL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16127-71-5650HOSE,FUEL50816-
26127-71-5480ADAPTER50816-
301010-80820BOLT57471-
301010-30816BOLT50816-57470
401643-30823WASHER50816-
56128-71-1932JOINT50816-
607206-31014BOLT,JOINT50816-
707005-01412GASKET (K2)50816-
807270-40410TUBE,SPILL50816-
907209-01040NIPPLE50816-
1007285-00085CLIP50816-
1104434-52511CLIP57814-
11600-050-2810CLAMP50816-57813
11A07095-20318CUSHION57814-
126142-82-6550SPACER50816-
1301010-80845BOLT57471-
1301010-30845BOLT50816-57470
1401602-00825WASHER,SPRING50816-
14A01641-20812WASHER50816-
156127-71-5760BRACKET50816-
1601010-81220BOLT57471-
1601010-31220BOLT50816-57470
1701010-30810BOLT50816-
1801640-00816WASHER50816-
1908036-10814CLIP50816-
2001010-31220BOLT50816-
2101640-01223WASHER50816-
2208034-00519BAND50816-
2308034-00310BAND51884-
2308034-00310BAND50816-51883
24205-62-72140COVER51884-
2507260-20906HOSE51884-
