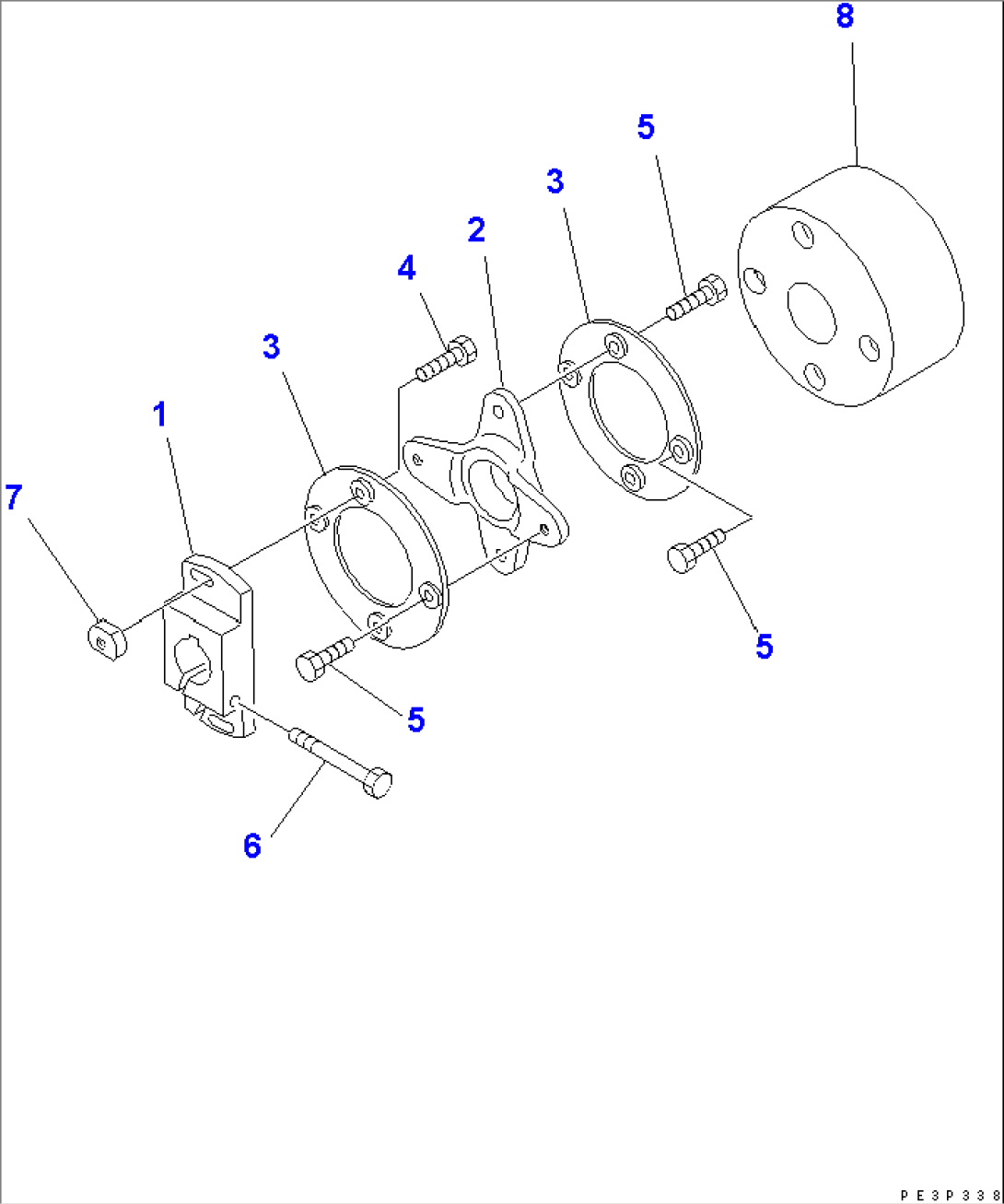

FUEL INJECTION PUMP (COUPLING) (INNER PARTS)(#24453-)
Komatsu 6D125-1AB S/N 10276-UP · FUEL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6150-71-2710 | INJECTION PUMP A. | 24453- | ||
| ND092500-0820 | COUPLING ASS'Y | 24453- | ||
| 1 | ND092415-0450 | FLANGE,COUPLING | 24453- | |
| 2 | ND092437-0350 | COUPLING,CROSS | 24453- | |
| 3 | ND092460-0051 | PLATE SUB ASS'Y,COUPLING | 24453- | |
| 4 | ND949040-6640 | BOLT | 24453- | |
| 5 | ND949040-6361 | BOLT | 24453- | |
| 6 | ND092433-0150 | BOLT | 24453- | |
| 7 | ND092431-0130 | NUT,FLANGE | 24453- | |
| 8 | ND092551-0530 | BLOCK,COUPLING | 24453- |
