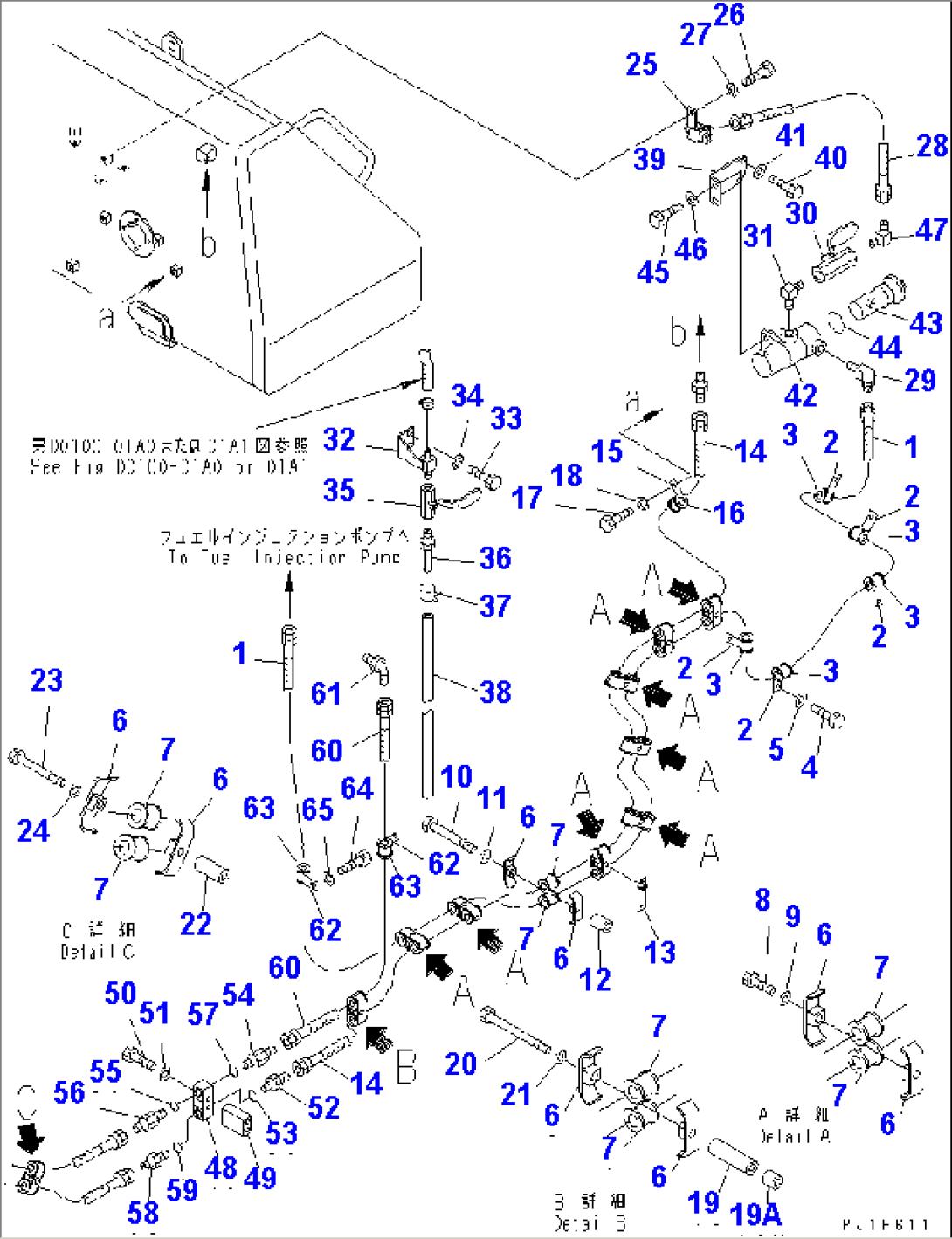

FUEL PIPING (FOR CUSHION DOZER)

Komatsu D375A-5 S/N 18001-UP · FUEL TANK AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107621-00658HOSE18001-
204434-53412CLIP18001-
307095-20625CUSHION18001-
401010-81220BOLT18001-
501643-31232WASHER18001-
607094-30518CLAMP18001-
707095-00524CUSHION18001-
801010-81265BOLT18001-
901643-31232WASHER18001-
1001010-81290BOLT18001-
1101643-31232WASHER18001-
12195-33-11220SPACER18001-
13154-Z11-5340BRACKET18001-
1407621-00646HOSE ASS'Y18001-
1504434-53412CLIP18001-
1607095-20625CUSHION18001-
1701010-81220BOLT18001-
1801643-31232WASHER18001-
19195-78-47130SPACER18001-
19A195-33-11220SPACER18001-
2001011-81280BOLT18001-
2101643-31232WASHER18001-
22195-979-5190COLLAR18001-
2301011-81215BOLT18001-
2401643-31232WASHER18001-
25195-04-41141TEE18001-
2601010-81230BOLT18001-
2701643-31232WASHER18001-
2807621-00605HOSE18001-
2923D-03-11140NIPPLE18001-
3007700-41075VALVE18001-
31195-04-41150ELBOW18001-
32195-04-31220BRACKET18001-
3301010-81225BOLT18001-
3401643-31232WASHER18001-
3507700-40460VALVE18001-
36154-04-12480NIPPLE18001-
3707285-00130CLIP18001-
3807270-01260TUBE18001-
39195-04-41121BRACKET18001-
4001010-81230BOLT18001-
4101643-31232WASHER18001-
195-04-00024STRAINER ASS'Y18001-
42195-04-11144CASE18001-
43195-04-11150STRAINER18001-
4407000-03065O-RING18001-
4501010-81235BOLT18001-
4601643-31232WASHER18001-
47562-35-11830ELBOW18001-
48195-04-41111BLOCK18001-
49195-04-41170PLATE18001-
5001010-81260BOLT18001-
5101643-31232WASHER18001-
52417-62-23590UNION18001-
5307002-12434O-RING18001-
5407230-20628UNION18001-
5507002-12434O-RING18001-
56201-62-71830NIPPLE18001-
5707002-12434O-RING18001-
5807230-20522UNION18001-
5907002-12434O-RING18001-
6007621-00612HOSE18001-
6107235-10630ELBOW18001-
6204434-53411CLIP18001-
6307095-20625CUSHION18001-
6401010-81020BOLT18001-
6501643-31032WASHER18001-
