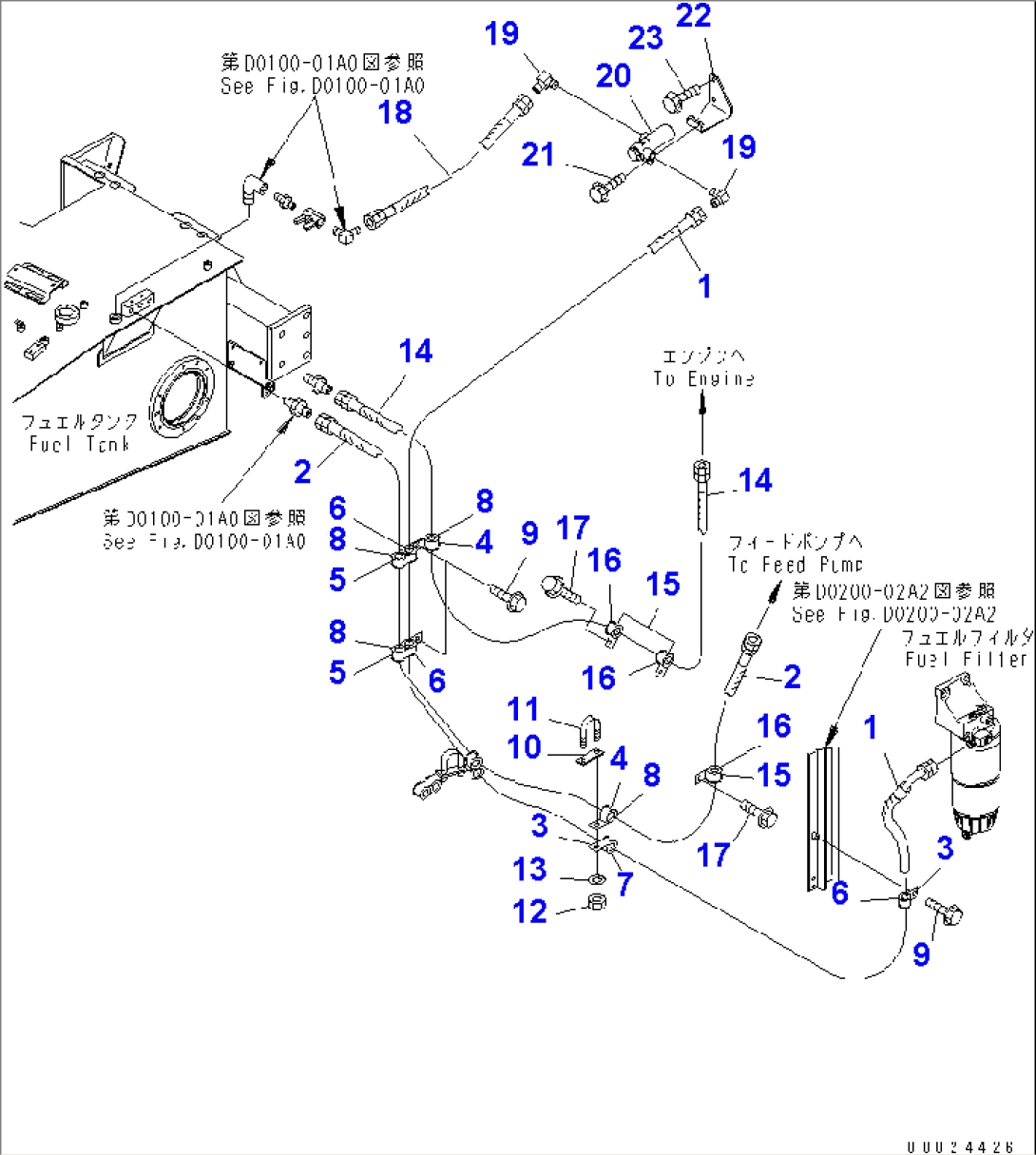

FUEL PIPING (WITH ADDITIONAL FUEL FILTER) (1/2)

Komatsu HM300-1 S/N 1001-UP · FUEL TANK AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107623-00527HOSE1001-
207621-00321HOSE, 2000MM1001-
304434-53212CLIP1001-
404434-52511CLIP1001-
5391-62-19250CLIP1001-
607095-20523CUSHION1001-
707095-20523CUSHION1001-
8581-35-23540INSULATOR1001-
901435-01016BOLT1001-
10281-70-15290PLATE1001-
1107283-34949CLIP1001-
1201597-01009NUT1001-
13424-09-12650WASHER1001-
1407621-00319HOSE1001-
1504434-52511CLIP1001-
16581-35-23540INSULATOR1001-
1701435-01016BOLT1001-
1807621-00504HOSE1001-
19287-04-11120ELBOW1001-
2007058-20000FILTER ASS'Y1001-
2101435-00820BOLT1001-
2256D-04-11180BRACKET1001-
2301435-01020BOLT1001-
