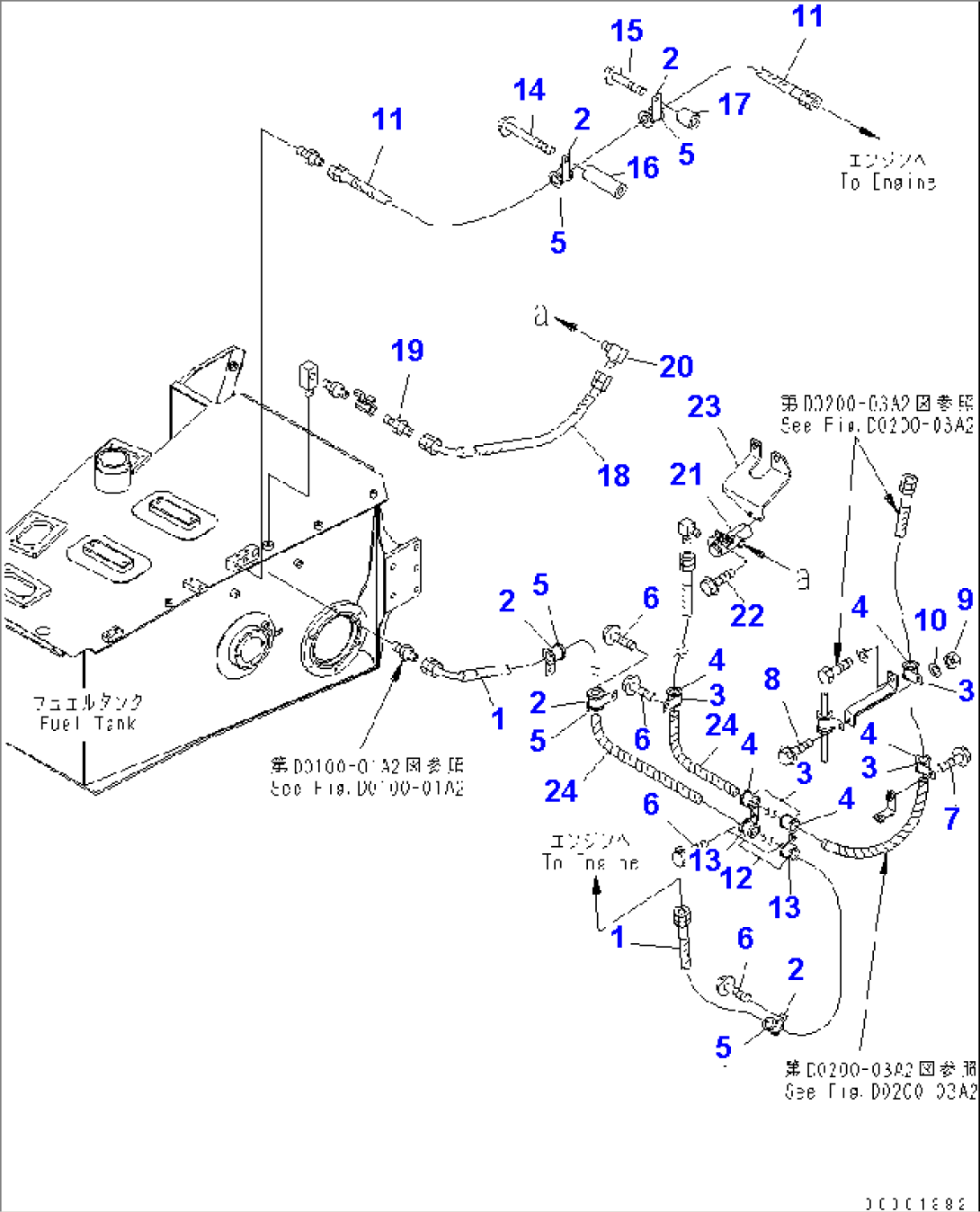

FUEL PIPING (WITH ADDITIONAL FUEL FILTER) (1/2)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · FUEL TANK AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107623-00323HOSE1001-
204434-52711CLIP1001-
304434-53212CLIP1001-
407095-20523CUSHION1001-
5581-35-23540INSULATOR1001-
601435-01016BOLT1001-
701435-01020BOLT1001-
801435-01025BOLT1001-
901580-11008NUT1001-
1001643-31032WASHER1001-
1107102-20315HOSE1001-
1204434-52711CLIP1001-
13581-35-23540INSULATOR1001-
1401435-01065BOLT1001-
1501435-01040BOLT1001-
1622T-61-11370SPACER1001-
1722T-56-23290SPACER1001-
1807623-005A4HOSE1001-
1907238-10524CONNECTOR1001-
20287-04-11120ELBOW1001-
2107058-20000FILTER ASS'Y1001-
2201435-00825BOLT1001-
2356B-04-11181BRACKET1001-
2408210-01805SPIRAL TUBE1001-
