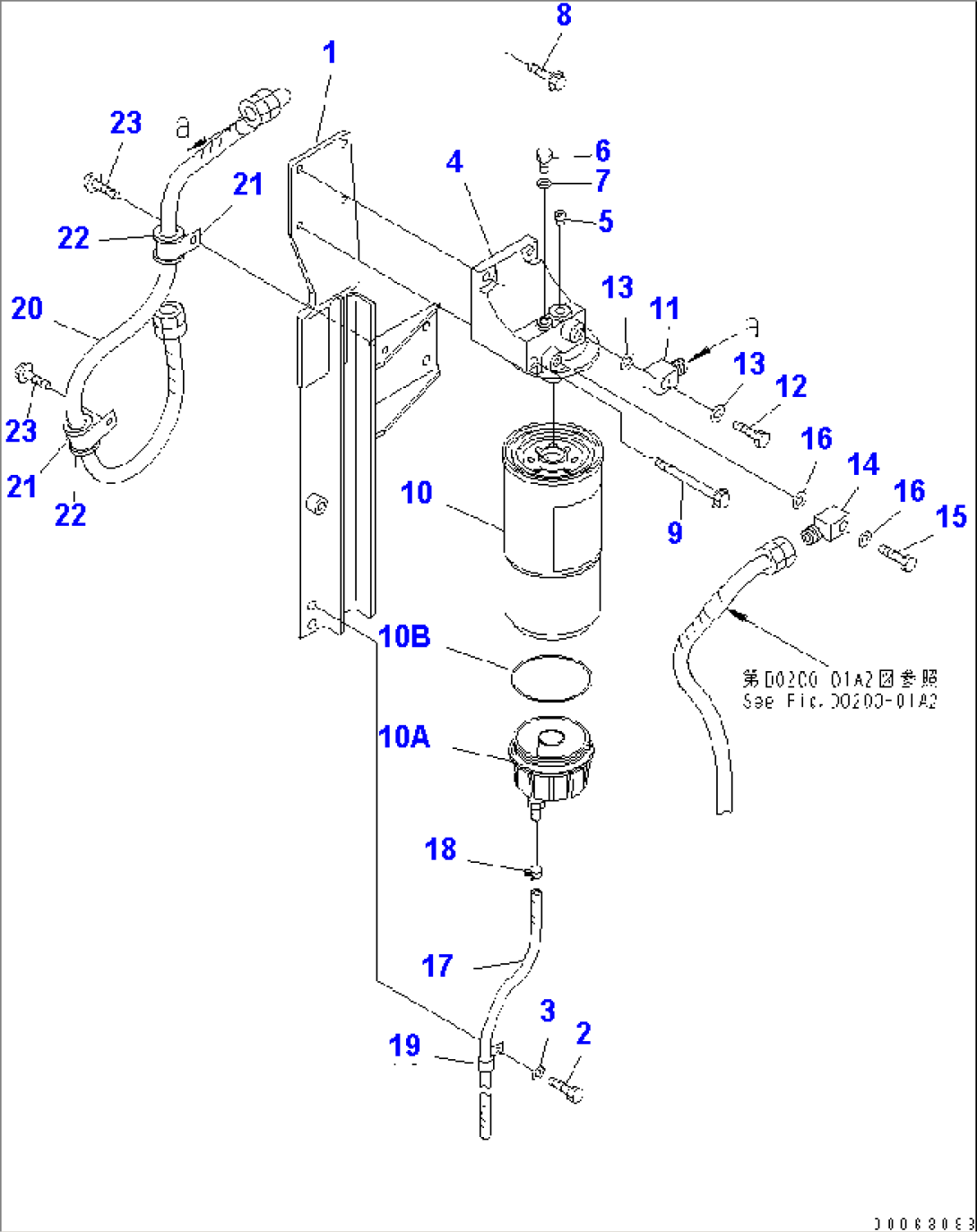

FUEL PIPING (WITH ADDITIONAL FUEL FILTER) (2/2)

Komatsu HM300-1 S/N 1001-UP · FUEL TANK AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-84-11120BRACKET1001-
201010-81025BOLT1001-
301643-31032WASHER1001-
46210-71-6210HEAD1001-
507043-70108PLUG1001-
66110-73-6231PLUG1001-
707005-00812SEAL, WASHER1001-
801435-01030BOLT1001-
901436-01010BOLT1001-
600-311-4500FILTER ASS'Y1521-
600-311-3400FILTER ASS'Y1001-1520
10600-311-4510CARTRIDGE1521-
10600-311-3410CARTRIDGE1001-1520
10A600-311-3220CAP1001-
10B600-311-3230SEAL1001-
116156-71-5990JOINT1001-
126127-71-5710BOLT1001-
1307005-01412SEAL, WASHER1001-
146156-71-5990JOINT1001-
156127-71-5710BOLT1001-
1607005-01412SEAL, WASHER1001-
1707286-00845HOSE1001-
1807285-00125CLIP1001-
1904434-51410CLIP1001-
2007623-00512HOSE1001-
2104434-53212CLIP1001-
2207095-20523CUSHION1001-
2301435-01016BOLT1001-
