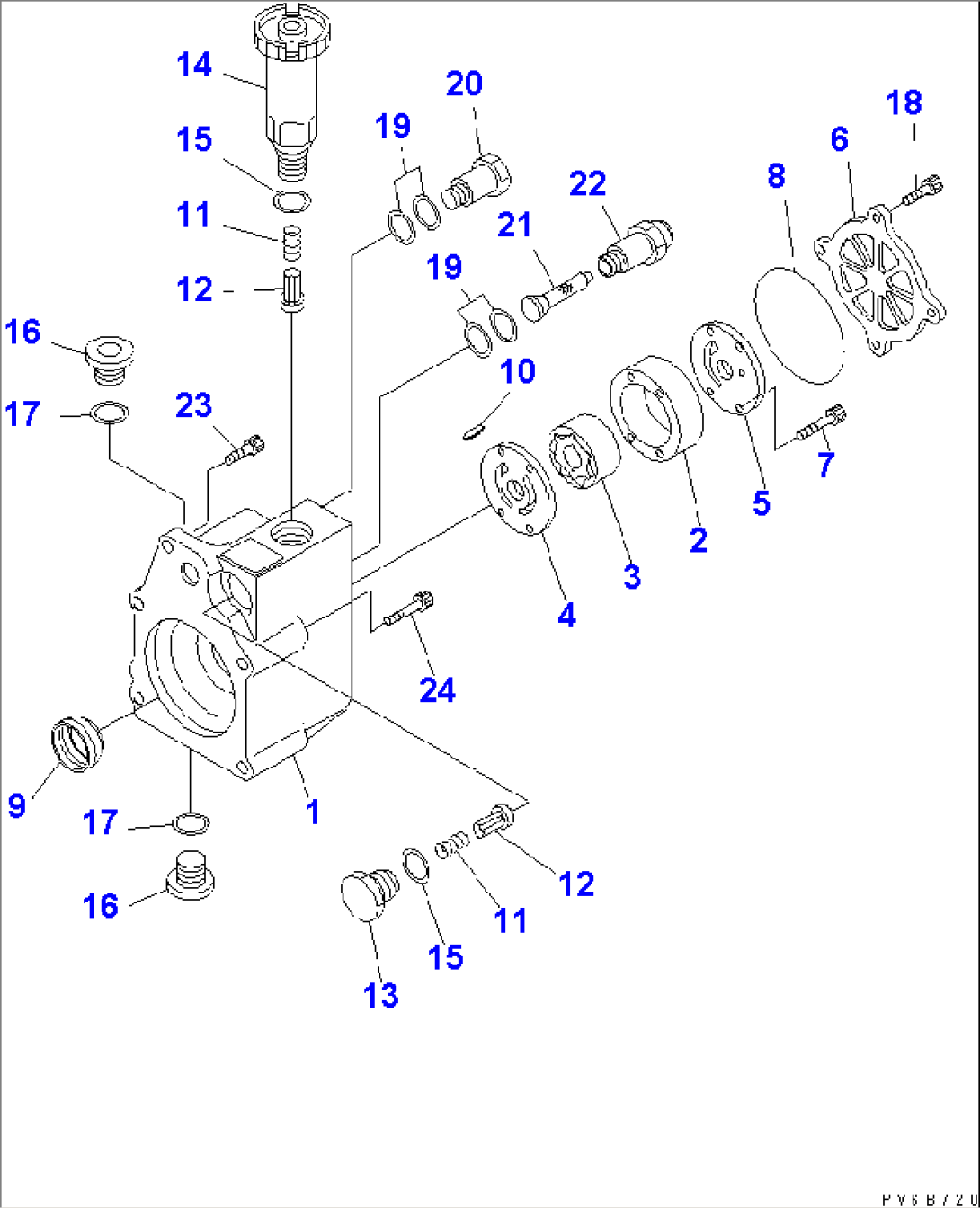

FUEL SUPPLY PUMP (FEED PUMP) (INNER PARTS)

Komatsu SAA6D140E-3D-8 S/N 110003-UP (REAR ENGINE) · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6218-71-1111FUEL PUMP ASS'Y110003-
6218-71-1110FUEL PUMP ASS'Y(110003-113413)
ND094200-0260FEED PUMP ASS'Y110003-
1ND094210-0090HOUSING ASS'Y110003-
2ND094231-0050CASING110003-
3ND094230-0040PUMP SUB ASS'Y110003-
4ND094241-0040PLATE110003-
5ND094244-0040PLATE110003-
6ND094251-0050COVER110003-
7ND094082-0040SCREW110003-
8ND094086-0200O-RING110003-
9ND094087-0050SEAL,OIL110003-
10ND094205-0030KEY110003-
11ND092124-0010SPRING,CHECK VALVE110003-
12ND092121-0011VALVE,CHECK110003-
13ND092126-0010PLUG,CHAMBER110003-
14ND092130-0360PRIMING PUMP110003-
15ND092125-0010GASKET110003-
16ND090317-0060PLUG,SCREW110003-
17ND949018-1500WASHER, 1MM110003-
18ND949044-3320BOLT110003-
19ND090222-0070WASHER110003-
20ND090310-0490VALVE,OVERFLOW110003-
21ND092220-0040FILTER110003-
22ND092223-0042SCREW110003-
23ND949044-3320BOLT110003-
24ND096449-0070BOLT,SOCKET110003-
