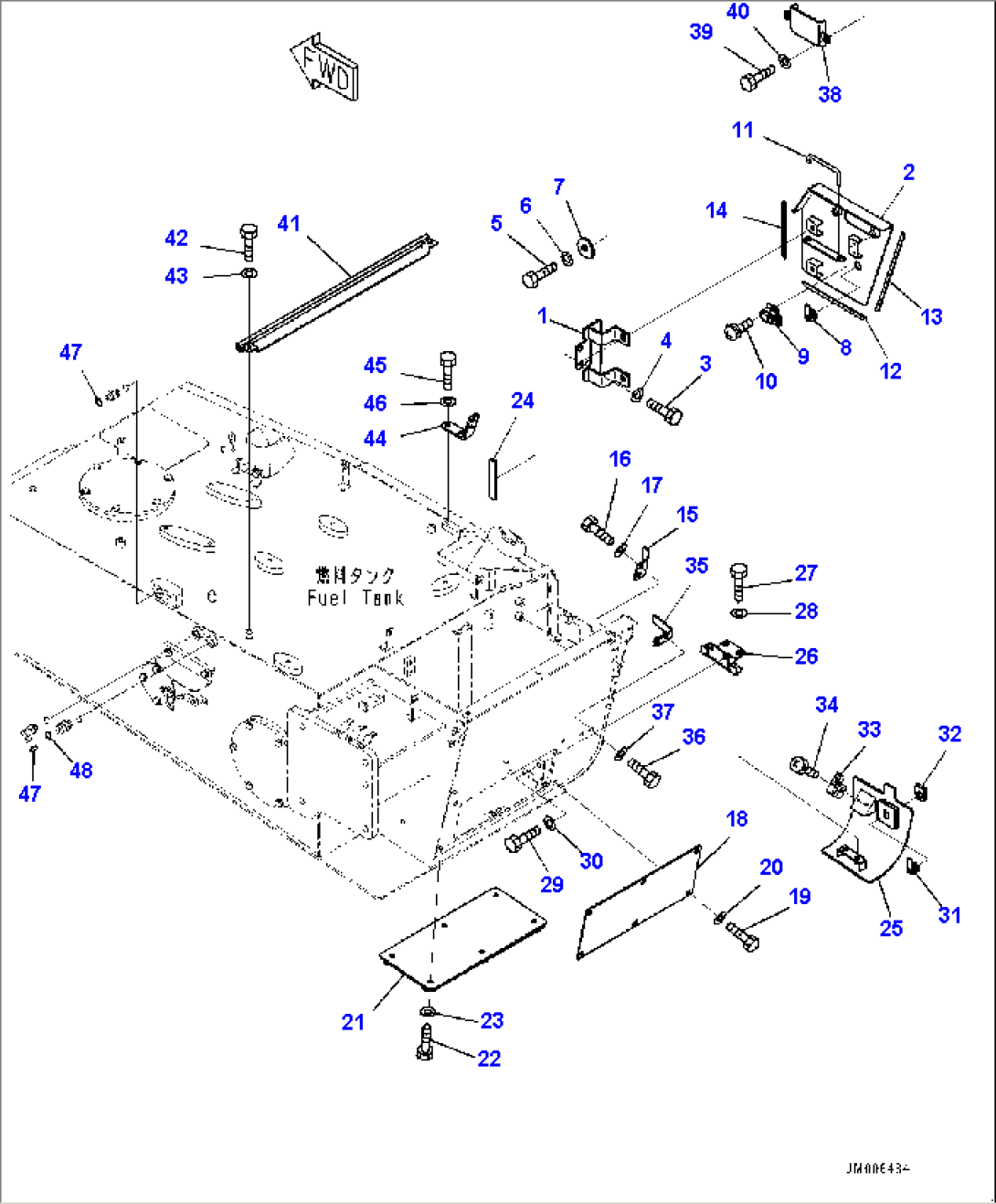

Fuel Tank Group, Cover (#10001-)
Komatsu HM400-5 S/N 10001-UP · FUEL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-04-53150 | Bracket | 10001- | |
| 416-09-12220 | Hinge, Welded | 10001- | ||
| 2 | 56B-04-53111 | Cover | 10001- | |
| 3 | 01010-81020 | Bolt | 10001- | |
| 4 | 01643-31032 | Washer | 10001- | |
| 5 | 01010-81025 | Bolt | 10001- | |
| 6 | 01643-31032 | Washer | 10001- | |
| 7 | 175-54-34170 | Washer | 10001- | |
| 8 | 205-60-71220 | Lock Assembly | 10001- | |
| 8 | 205-54-76280 | Rotor Assembly | 10001- | |
| 9 | 419-926-3630 | Stopper | 10001- | |
| 10 | 01023-10512 | Screw | 10001- | |
| 11 | 56D-04-53230 | Bar | 10001- | |
| 12 | 56B-04-53120 | Seal | 10001- | |
| 13 | 56B-04-53140 | Seal | 10001- | |
| 14 | 56B-04-53130 | Seal | 10001- | |
| 15 | 56B-04-53160 | Bracket | 10001- | |
| 16 | 01010-81020 | Bolt | 10001- | |
| 17 | 01643-31032 | Washer | 10001- | |
| 18 | 56D-04-51220 | Cover | 10001- | |
| 19 | 01010-81025 | Bolt | 10001- | |
| 20 | 01643-31032 | Washer | 10001- | |
| 21 | 56B-04-51230 | Cover | 10001- | |
| 22 | 01010-81025 | Bolt | 10001- | |
| 23 | 01643-31032 | Washer | 10001- | |
| 24 | 56D-04-53170 | Seal | 10001- | |
| 25 | 56B-04-51210 | Cover | 10001- | |
| 26 | 56D-04-53220 | Hinge | 10001- | |
| 27 | 01010-81020 | Bolt | 10001- | |
| 28 | 01643-31032 | Washer | 10001- | |
| 29 | 01010-81025 | Bolt | 10001- | |
| 30 | 01643-31032 | Washer | 10001- | |
| 31 | 205-60-71220 | Lock Assembly | 10001- | |
| 31 | 205-54-76280 | Rotor Assembly | 10001- | |
| 32 | 56B-04-31220 | Cover | 10001- | |
| 33 | 419-926-3630 | Stopper | 10001- | |
| 34 | 01023-10512 | Screw | 10001- | |
| 35 | 56B-04-53260 | Bracket | 10001- | |
| 36 | 01010-81025 | Bolt | 10001- | |
| 37 | 01643-31032 | Washer | 10001- | |
| 38 | 56B-04-53170 | Cover | 10001- | |
| 39 | 01010-81020 | Bolt | 10001- | |
| 40 | 01643-31032 | Washer | 10001- | |
| 41 | 56B-03-52190 | Bracket | 10001- | |
| 42 | 01010-81020 | Bolt | 10001- | |
| 43 | 01643-31032 | Washer | 10001- | |
| 44 | 56B-54-53130 | Plate | 10001- | |
| 45 | 01010-81020 | Bolt | 10001- | |
| 46 | 01643-31032 | Washer | 10001- | |
| 47 | 02896-11009 | O-ring | 10001- | |
| 48 | 02896-11015 | O-ring | 10001- |
