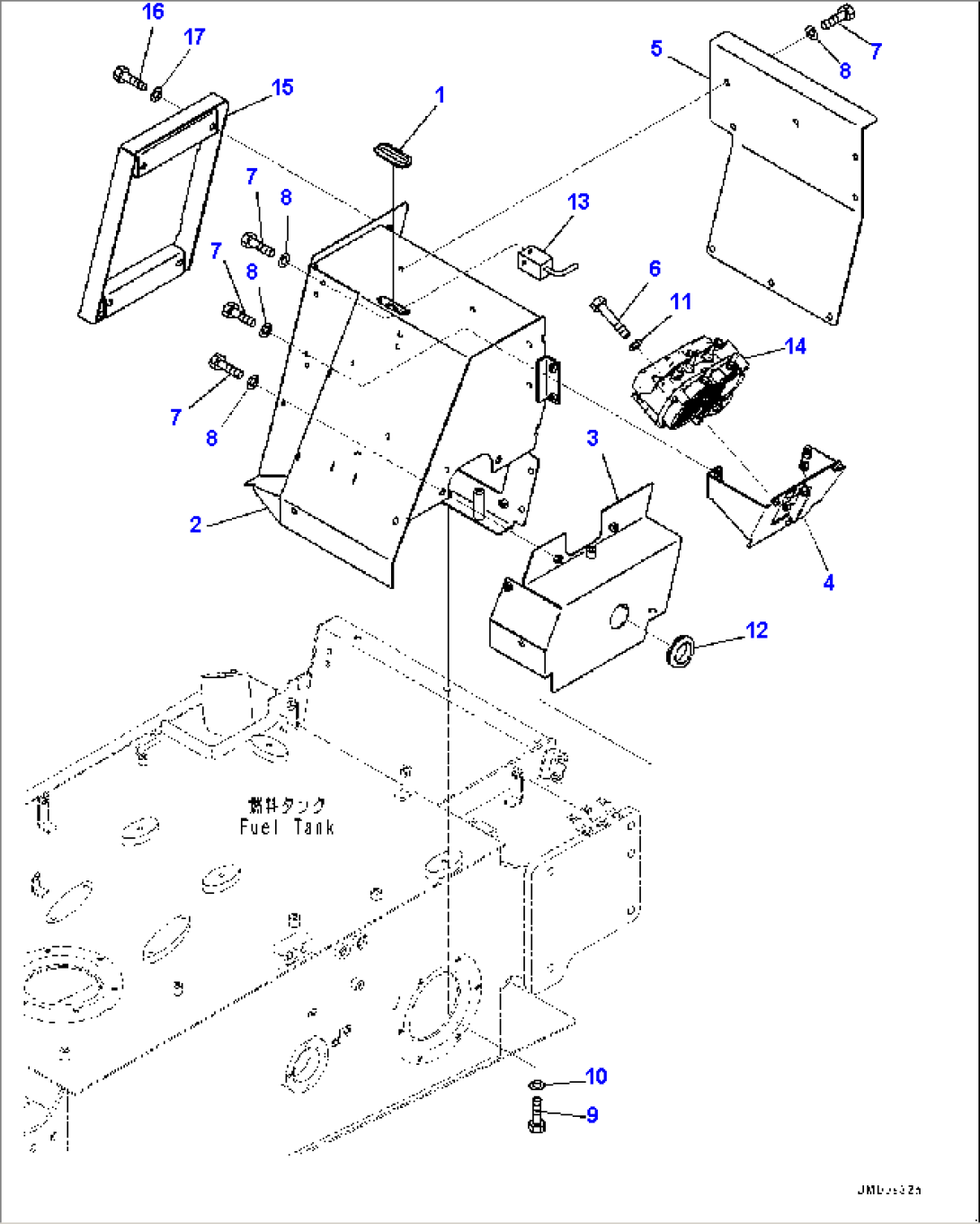

Fuel Tank Group, DEF Pump (#10001-)
Komatsu HM400-5 S/N 10001-UP · FUEL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 423-925-5930 | Grommet | 10001- | |
| 2 | 56B-02-57230 | Bracket | 10001- | |
| 3 | 56B-02-57240 | Bracket | 10001- | |
| 4 | 56B-02-57250 | Bracket | 10001- | |
| 5 | 56B-02-57260 | Cover | 10001- | |
| 6 | 01010-80890 | Bolt | 10001- | |
| 7 | 01010-81020 | Bolt | 10001- | |
| 8 | 01643-31032 | Washer | 10001- | |
| 9 | 01010-81025 | Bolt | 10001- | |
| 10 | 01643-31032 | Washer | 10001- | |
| 11 | 01643-30823 | Washer | 10001- | |
| 12 | 08037-05016 | Grommet | 10001- | |
| 13 | 56D-02-57270 | Joint | 10001- | |
| 14 | 6540-71-2510 | Pump | 10001- | |
| 6540-71-2320 | Filter Assembly | 10001- | ||
| 6540-71-2720 | Cap Kit | 10001- | ||
| 15 | 56B-54-52260 | Cover | 10001- | |
| 16 | 01010-81020 | Bolt | 10001- | |
| 17 | 01643-31032 | Washer | 10001- |
