Fuel Tank, Tank (#5107-)
Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · FUEL SYSTEM

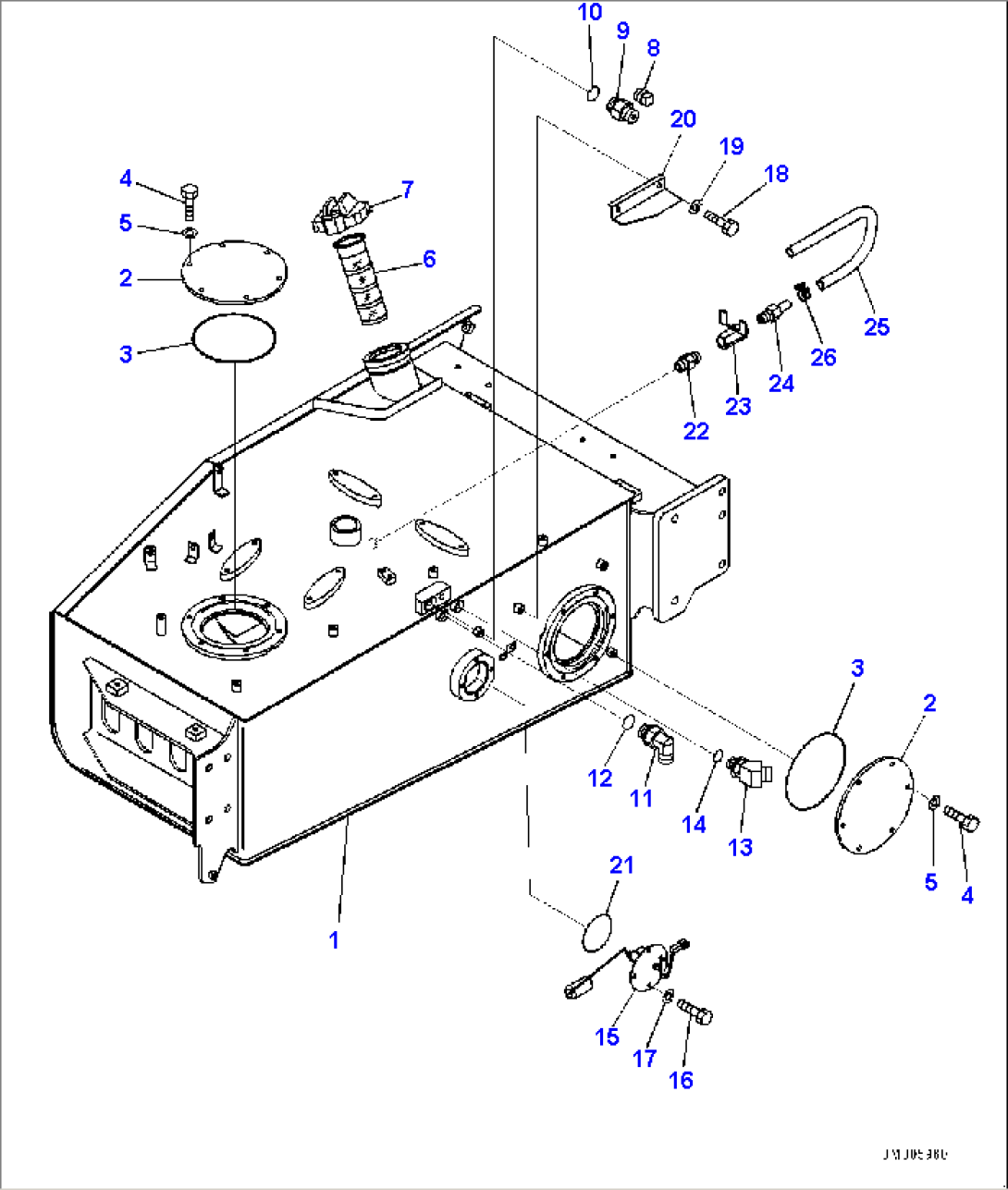

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-04-3A611 | Tank Assembly, Fuel | 5107- | |
| 2 | 428-04-11120 | Plate | 5107- | |
| 3 | 07000-15200 | O-ring | 5107- | |
| 4 | 01010-81025 | Bolt | 5107- | |
| 5 | 01643-31032 | Washer | 5107- | |
| 6 | 17M-04-41190 | Strainer | 5107- | |
| 7 | 19M-04-11220 | Cap | 5107- | |
| 7 | 07050-21202 | Gasket | 5107- | |
| 8 | 07042-20312 | Plug, Taper | 5107- | |
| 9 | 11Y-62-12350 | Nipple | 5107- | |
| 10 | 07002-11823 | O-ring | 5107- | |
| 11 | 02782-10313 | Elbow | 5107- | |
| 12 | 07002-11823 | O-ring | 5107- | |
| 13 | 20U-62-41680 | Elbow | 5107- | |
| 14 | 07002-12034 | O-ring | 5107- | |
| 15 | 7861-93-4930 | Sensor, Fuel Level | 5107- | |
| 16 | 01010-81020 | Bolt | 5107- | |
| 17 | 01643-31032 | Washer | 5107- | |
| 18 | 01010-81016 | Bolt | 5107- | |
| 19 | 01643-31032 | Washer | 5107- | |
| 20 | 56B-04-31160 | Plate | 5107- | |
| 21 | 07000-12085 | O-ring | 5107- | |
| 22 | 07325-10200 | Nipple | 5107- | |
| 23 | 07700-50240 | Valve | 5107- | |
| 24 | 22T-49-12261 | Nipple | 5107- | |
| 25 | 07270-01030 | Tube | 5107- | |
| 26 | 07280-01418 | Clamp | 5107- |
