GENERAL TOOL (2/2)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · TOOL

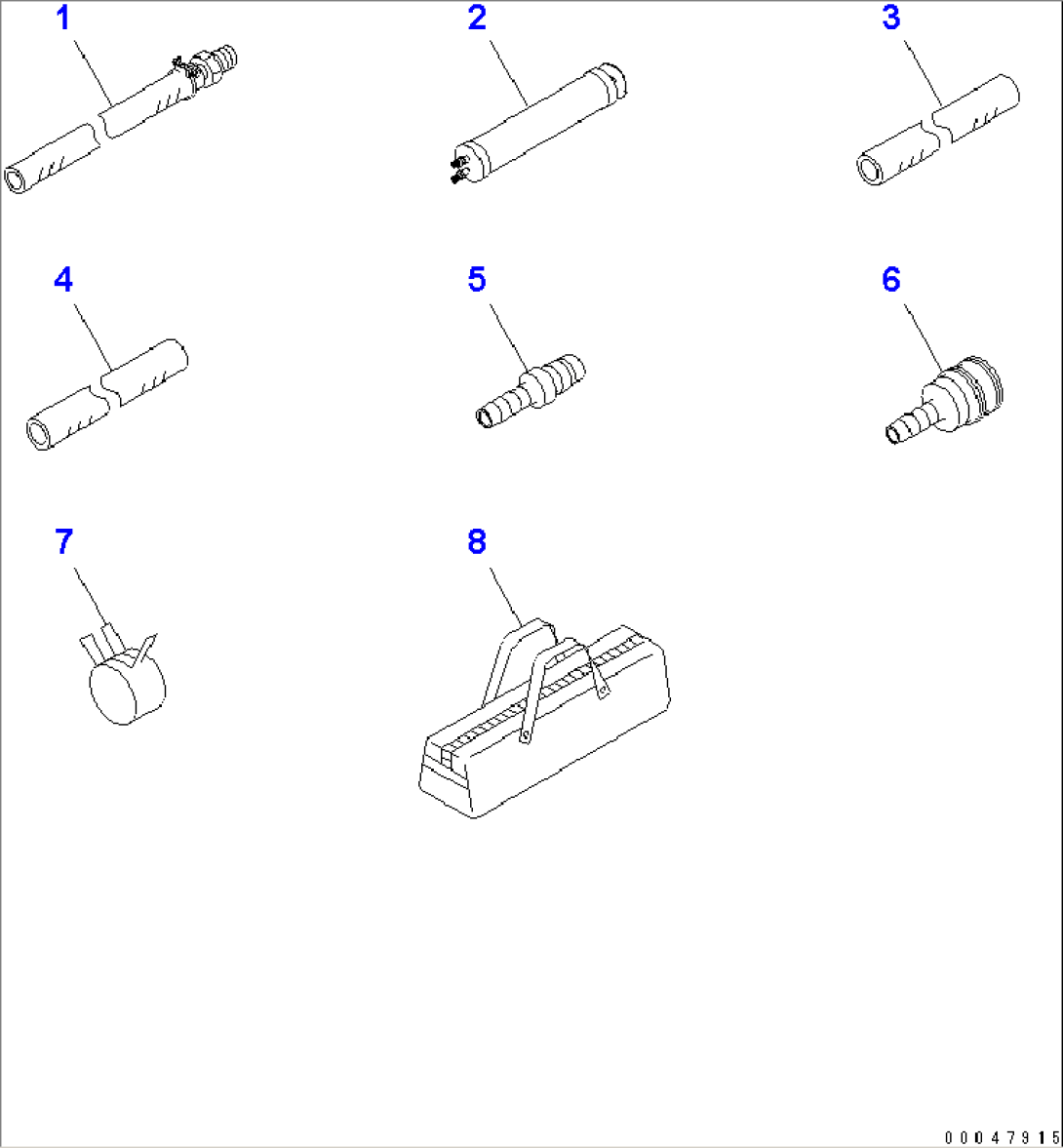

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-98-21110HOSE ASS'Y2224-
16215-21-5600DRAIN HOSE ASS'Y2001-2223
16215-21-5610NIPPLE2001-
16245-61-6670CLIP2224-
107280-03423CLAMP2001-2223
107286-02680HOSE2001-
256D-61-24380PUMP2001-
356D-61-24410HOSE2001-
456D-61-24420HOSE2001-
556D-61-24430ADAPTER2001-
656D-61-24440ADAPTER2001-
707281-00167CLAMP2001-
711Y-09-11130CLAMP(2001-2024)
809056-04613BAG2001-
