GREASE PUMP (HOSE REEL)

Komatsu PC800-6-AM S/N 30001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

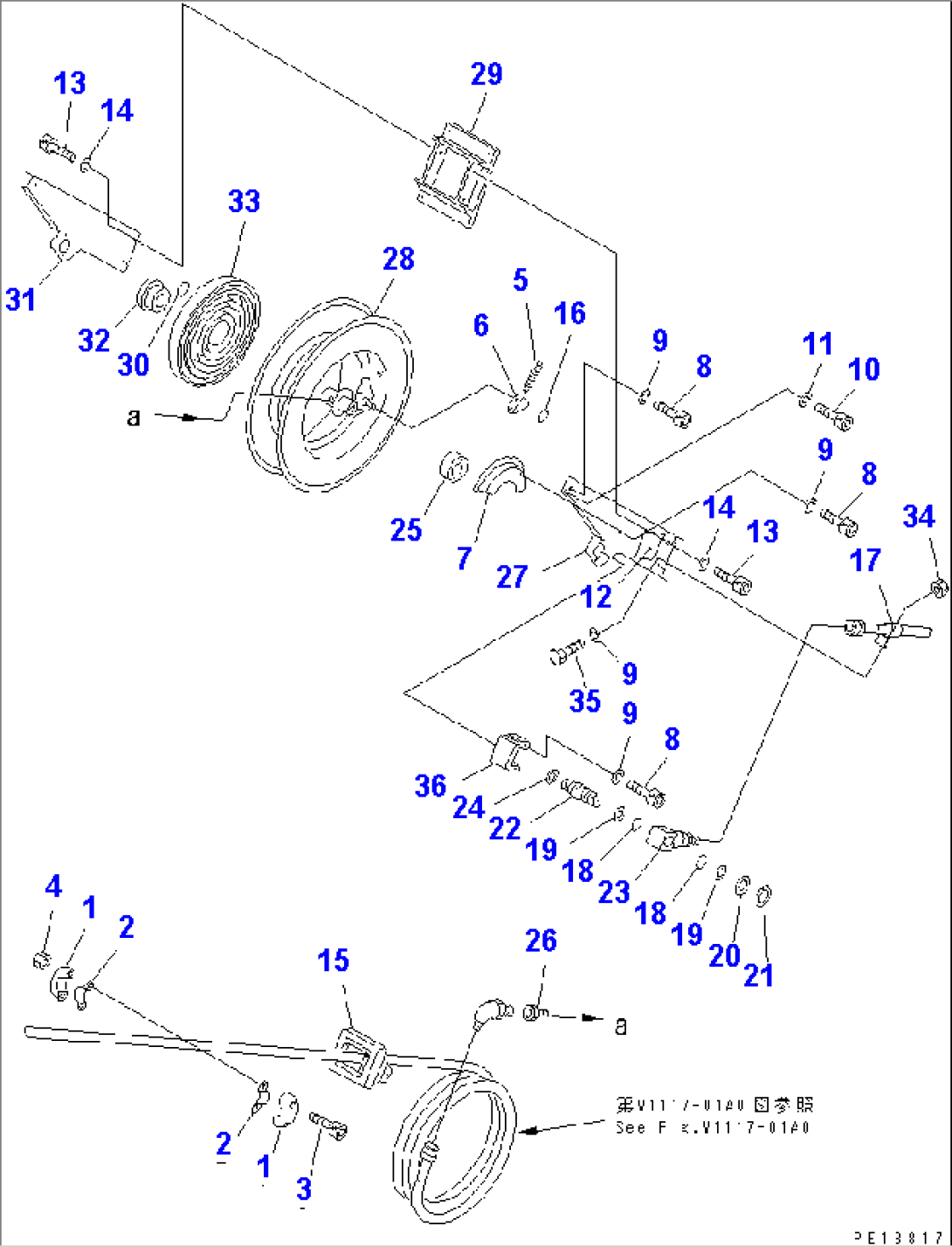

Поз.Номер деталиНаименованиеКол-воСерийный номер
209-68-51241HOSE REEL ASS'Y30001-
1YU770199-4STOPPER30001-
2YU702062-4BAND30001-
3YU619154-0BOLT30001-
4YU627012-1NUT30001-
5YU707944-4SPRING30001-
6YU707942-4STOPPER30001-
7YU707954-3CAM,STOPPER30001-
8YU681677-4BOLT30001-
9YU631418-1WASHER,SPRING30001-
10YU619073-0BOLT30001-
11YU631417-1WASHER,SPRING30001-
12YU790372-4LABEL30001-
13YU619145-0BOLT30001-
14YU631420-1WASHER,SPRING30001-
15YU831174-3PLATE30001-
16YU640006-0O-RING30001-
17YU709484-4HOLDER30001-
18YU640020-0O-RING30001-
19YU643680-0RING,BACK-UP30001-
20YU705893-4WASHER30001-
21YU630695-0RETAINER30001-
22YU708673-4ADAPTER30001-
23YU708831-4SWIVEL30001-
24YU770951-4PACKING30001-
25YU708832-4BEARING30001-
26YU680109-4ADAPTER30001-
27YU708833-3ARM30001-
28YU831089-2DRUM30001-
29YU708834-4BRACKET30001-
30YU790371-4LABEL30001-
31YU708835-3ARM30001-
32YU708671-4BEARING30001-
33YU801941-4SPRING30001-
34YU627010-1NUT30001-
35YU611095-1BOLT30001-
36YU708830-4STOPPER30001-
