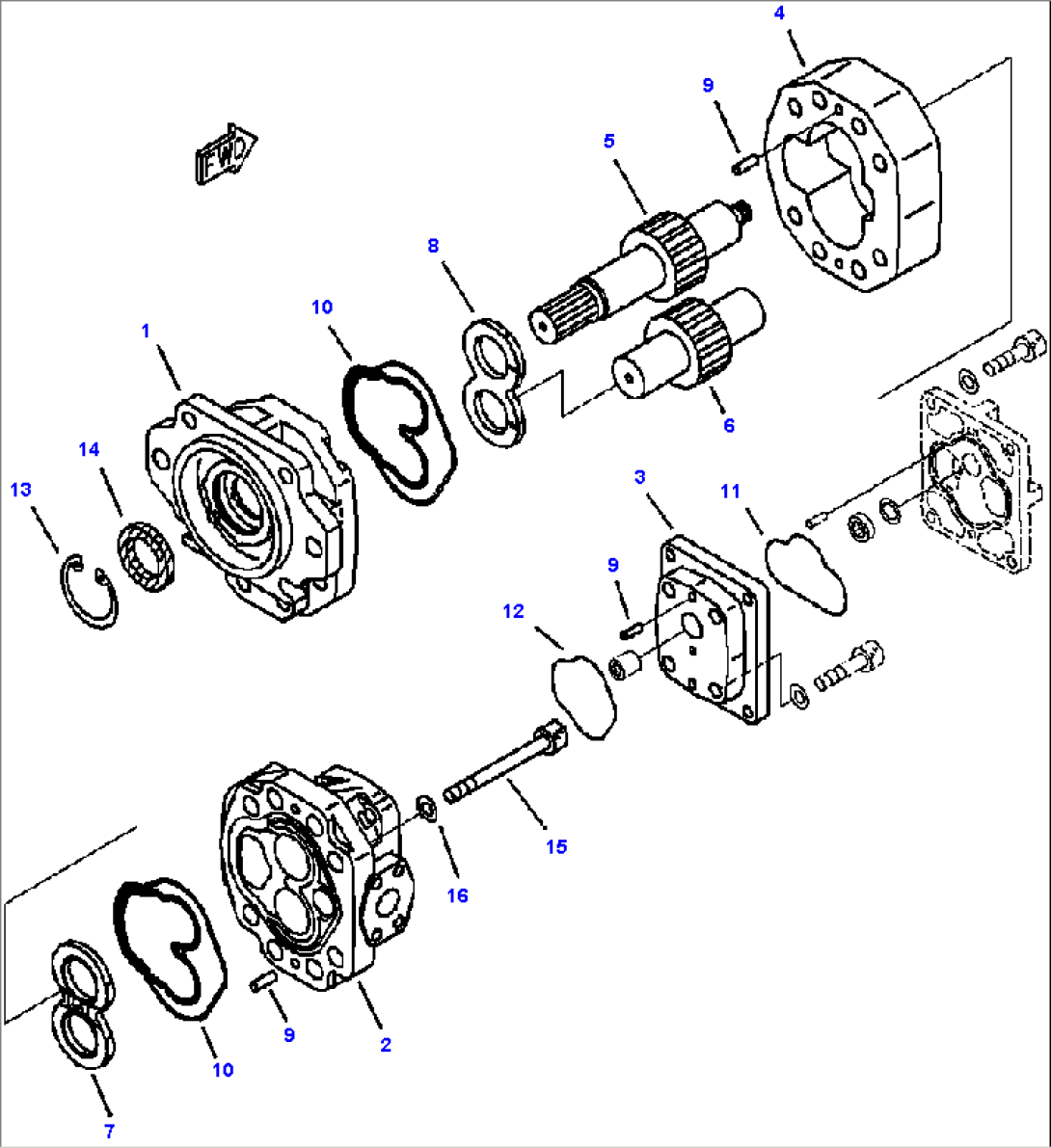

H0210-01A7 HYDRAULIC PUMP SDR90+SA18 (1/2)
Komatsu HM350-2 S/N A11001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 705-95-05100 | PUMP ASSEMBLY, SDR 90+SAR 18 | A11001-- | ||
| 705-95-80010 | BRACKET ASSEMBLY | A11001-- | ||
| 1 | 705-95-80021 | BRACKET | A11001-- | |
| 705-94-80610 | BUSHING | A11001-- | ||
| 705-94-80620 | BUSHING | A11001-- | ||
| 705-95-81310 | CARRIER ASSEMBLY | A11001-- | ||
| 2 | 705-95-81320 | CARRIER | A11001-- | |
| 3 | 705-17-01971 | BRACKET ASSEMBLY | A11001-- | |
| 4 | 705-94-39021 | CASE | A11001-- | |
| 5 | 705-94-39750 | GEAR, DRIVE | A11001-- | |
| 6 | 705-94-39510 | GEAR, DRIVEN | A11001-- | |
| 7 | 705-94-80721 | PLATE | A11001-- | |
| 8 | 705-94-80711 | PLATE | A11001-- | |
| 9 | 04020-00820 | PIN, DOWEL | A11001-- | |
| 10 | 705-94-80770 | SEAL, RING | A11001-- | |
| 11 | 705-17-01430 | O-RING | A11001-- | |
| 12 | 705-40-80640 | RING, BACK-UP | A11001-- | |
| 13 | 04065-05820 | RING, SNAP | A11001-- | |
| 14 | 705-94-80820 | SEAL, OIL | A11001-- | |
| 15 | 01253-61420 | BOLT | A11001-- | |
| 16 | 01643-31445 | WASHER | A11001-- |
