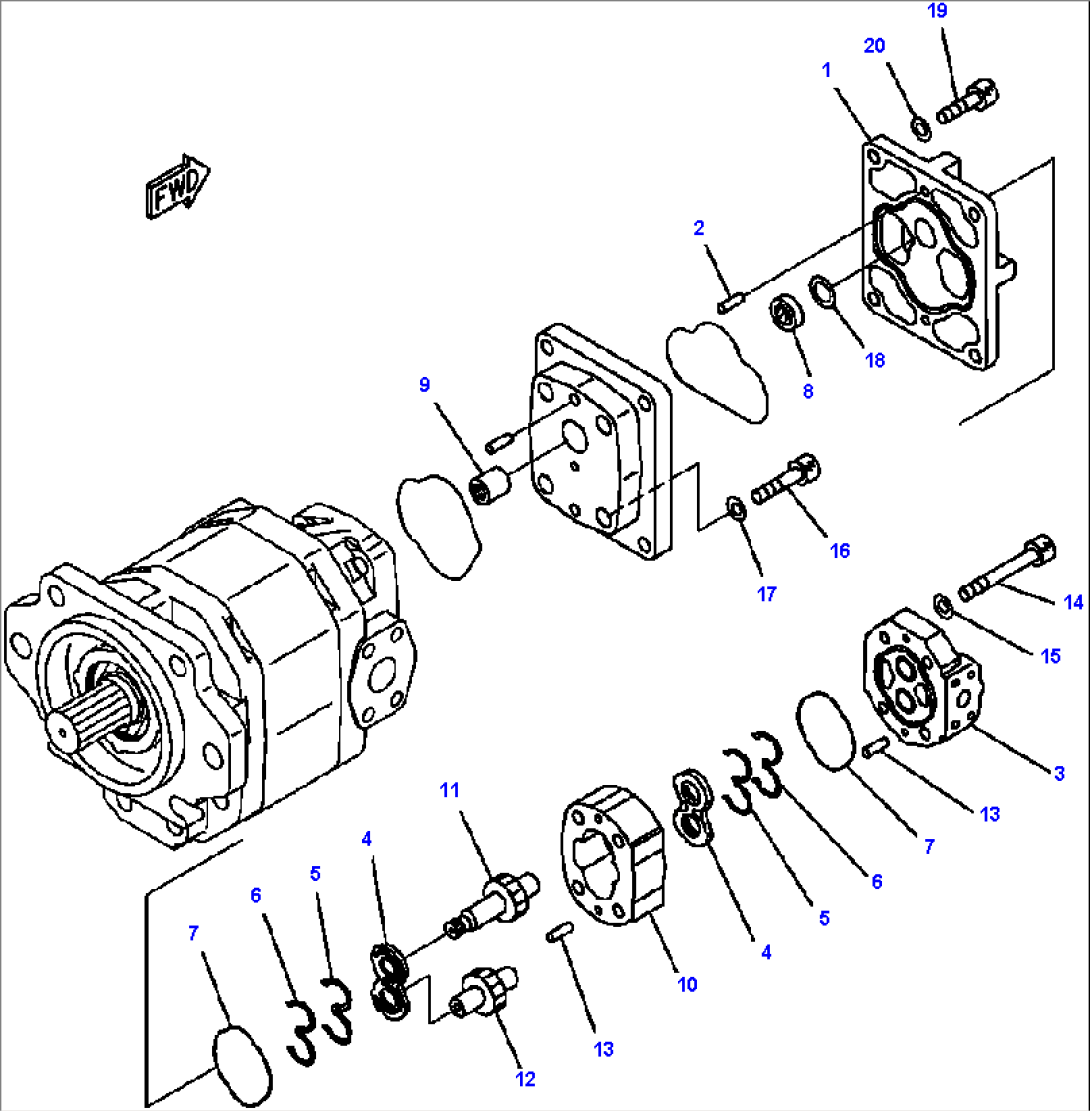

H0210-01A8 HYDRAULIC PUMP SDR90+SA18 (2/2)
Komatsu HM350-2 S/N A11001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 705-17-01540 | BRACKET ASSEMBLY | A11001-- | |
| 705-17-01350 | BUSHING | A11001-- | ||
| 2 | 04020-00820 | PIN | A11001-- | |
| 3 | 705-17-01120 | COVER ASSEMBLY | A11001-- | |
| 4 | 705-17-01610 | PLATE | A11001-- | |
| 5 | 705-67-01440 | RING, BACK-UP | A11001-- | |
| 6 | 705-67-01470 | SEAL, RING | A11001-- | |
| 7 | 705-67-01380 | O-RING | A11001-- | |
| 8 | 705-17-01860 | PLATE | A11001-- | |
| 9 | 705-17-01950 | SEAL, OIL | A11001-- | |
| 10 | 705-17-25010 | CASE | A11001-- | |
| 11 | 705-17-25940 | GEAR, DRIVE | A11001-- | |
| 12 | 705-17-25510 | GEAR, DRIVEN | A11001-- | |
| 13 | 04020-00820 | PIN | A11001-- | |
| 14 | 01252-61285 | BOLT | A11001-- | |
| 15 | 01643-51232 | WASHER | A11001-- | |
| 16 | 01252-61240 | BOLT | A11001-- | |
| 17 | 01643-51232 | WASHER | A11001-- | |
| 18 | 705-17-01330 | COUPLING ASSEMBLY | A11001-- | |
| 19 | 01252-61030 | BOLT | A11001-- | |
| 20 | 01643-51032 | WASHER | A11001-- |
