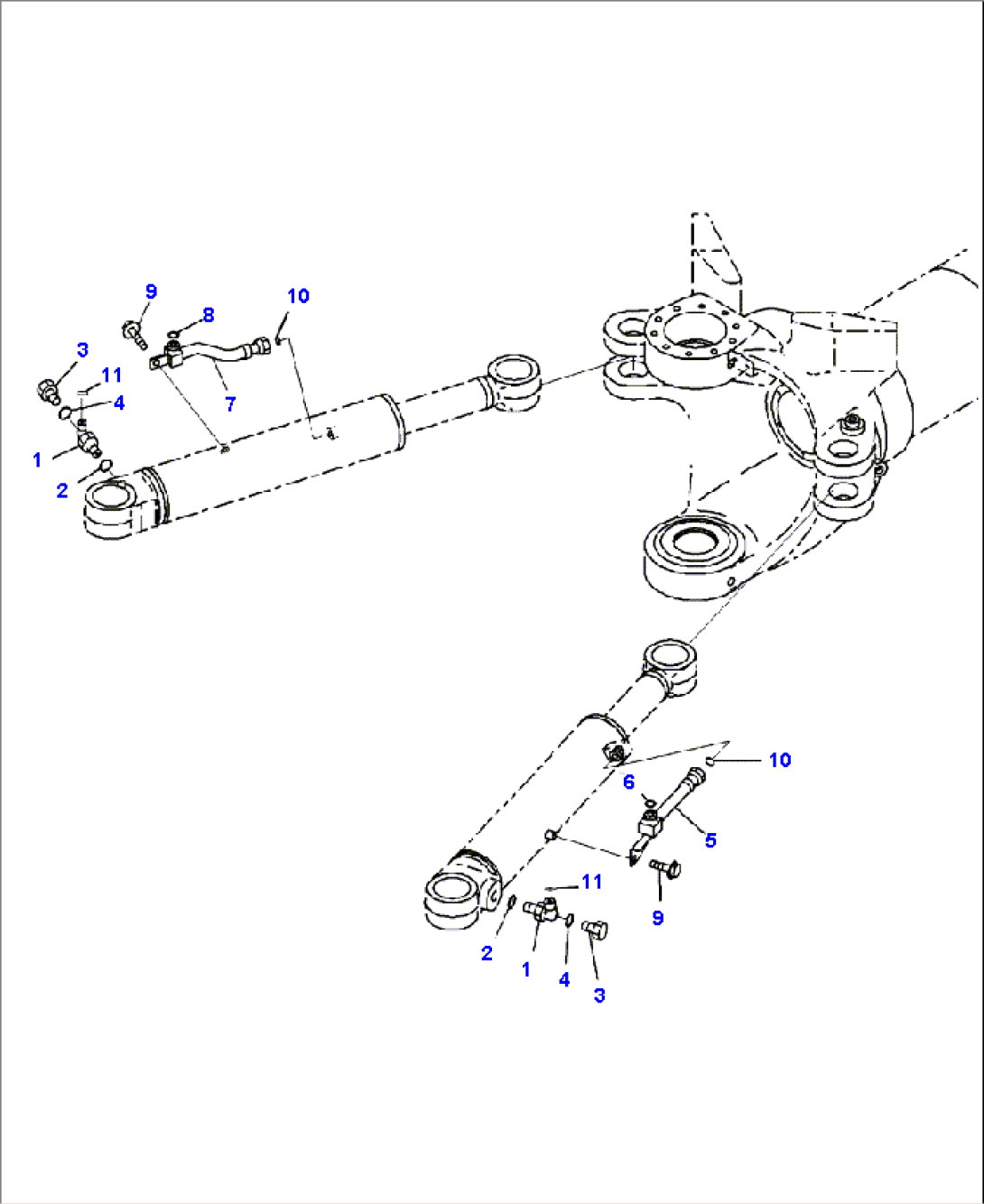

H3410-08D0 STEERING CYLINDER PIPING
Komatsu HM300-2 S/N A11001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 02782-50628 | ELBOW | A11001-- | |
| 2 | 07002-22434 | O-RING | A11001-- | |
| 3 | 07040-11007 | PLUG | A11001-- | |
| 4 | 07002-21023 | O-RING | A11001-- | |
| 5 | 56D-61-11321 | TUBE | A11001-- | |
| 6 | 02896-21015 | O-RING | A11001-- | |
| 7 | 56D-61-11331 | TUBE | A11001-- | |
| 8 | 02896-21015 | O-RING | A11001-- | |
| 9 | 01435-01016 | BOLT | A11001-- | |
| 10 | 02896-21015 | O-RING | A11001-- | |
| 11 | 02896-21018 | O-RING | A11001-- |
