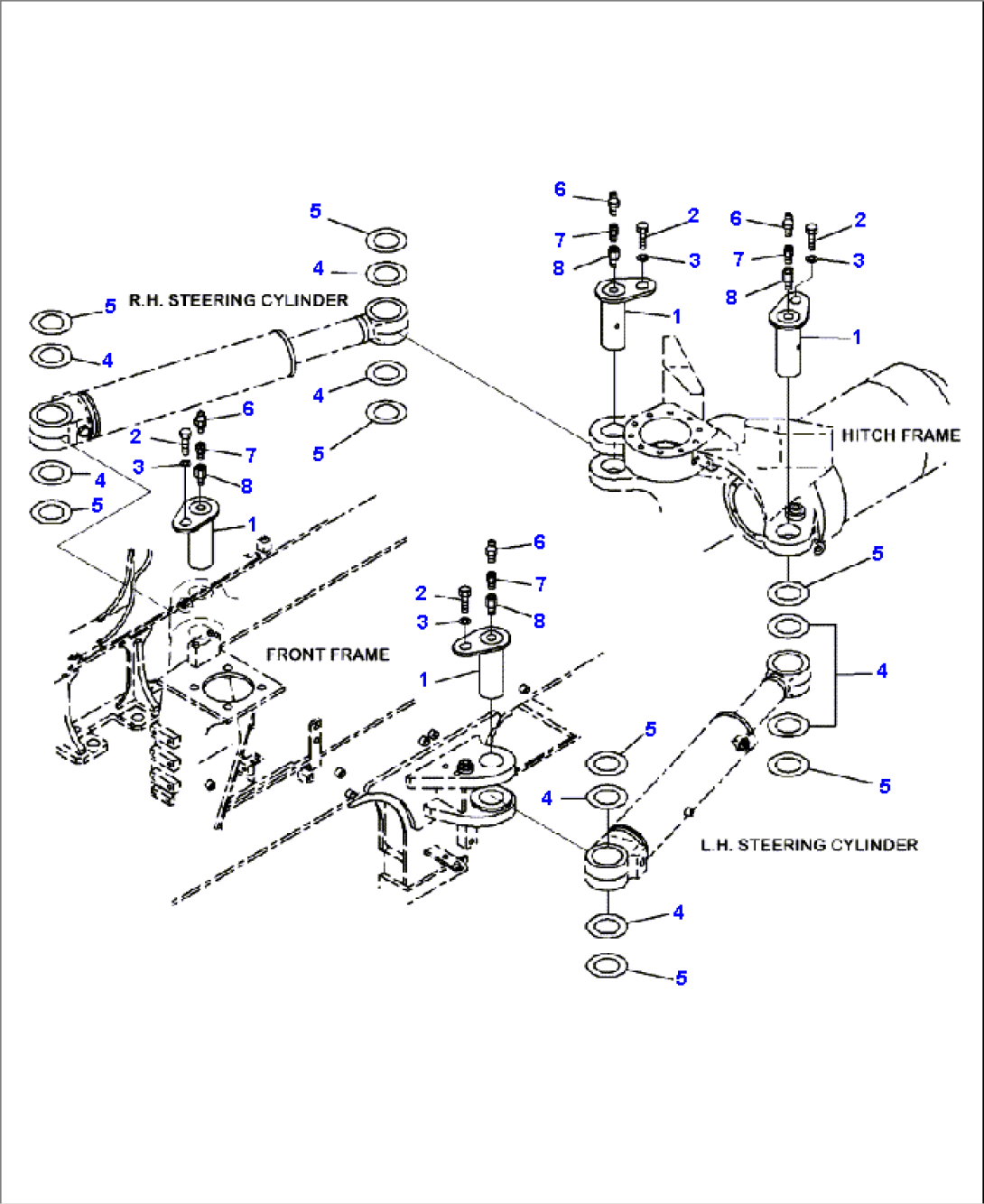

H3410-08E0 STEERING CYLINDER MOUNTING

Komatsu HM300-2 S/N A11001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-60-11810PINA11001--
201010-61625BOLTA11001--
3421-70-11280WASHERA11001--
4417-70-11340SHIMA11001--
5417-70-11370SHIM, T = 1.5 MMA11001--
607020-00000FITTING, GREASEA11001--
7423-70-11160NIPPLEA11001--
8566-52-12210NIPPLEA11001--
