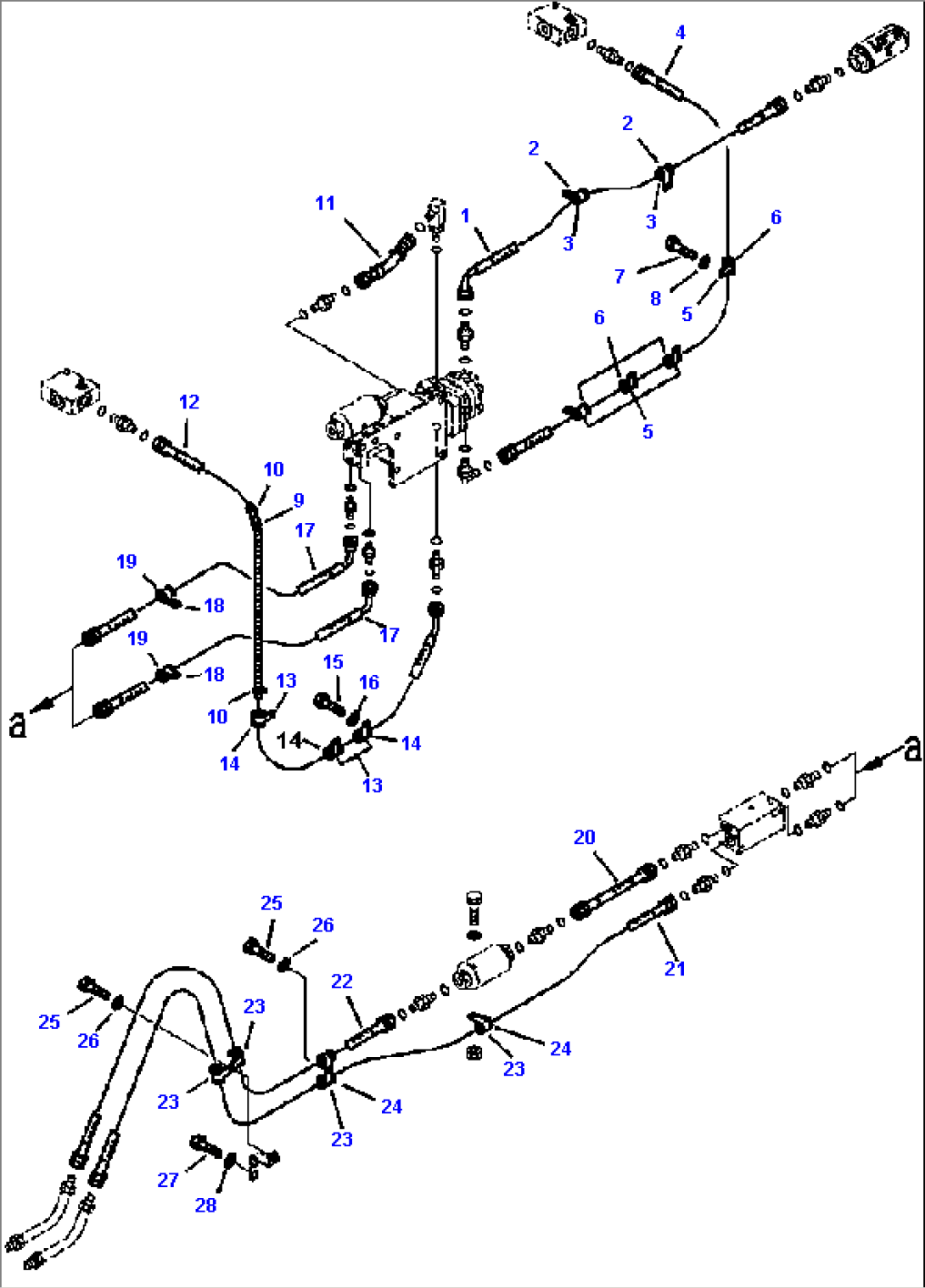

H3511-12A0 DIFFERENTIAL LOCK PIPING REAR FRAME LINES
Komatsu HM400-2 S/N A11001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-88-22520 | HOSE | ||
| 2 | 04434-53212 | CLIP | ||
| 3 | 07095-20522 | CUSHION | ||
| 4 | 02762-00316 | HOSE | ||
| 5 | 04434-52110 | CLIP | ||
| 6 | 07095-20314 | CUSHION | ||
| 7 | 01010-81020 | BOLT | ||
| 8 | 01643-31032 | WASHER | ||
| 9 | 08210-01206 | TUBE, SPIRAL | ||
| 10 | 08034-20519 | STRAP, TIE | ||
| 11 | 56B-88-12350 | TUBE | ||
| 12 | 02763-00313 | HOSE, FACE SEAL TYPE | ||
| 13 | 04434-52110 | CLIP | ||
| 14 | 07095-20314 | CUSHION | ||
| 15 | 01010-81020 | BOLT | ||
| 16 | 01643-31032 | WASHER | ||
| 17 | 02766-003A9 | HOSE | ||
| 18 | 04434-52711 | CLIP | ||
| 19 | 07095-20418 | CUSHION | ||
| 20 | 02765-00403 | HOSE | ||
| 21 | 02765-B0435 | HOSE | ||
| 22 | 02765-B0429 | HOSE | ||
| 23 | 04434-52711 | CLAMP, HOSE | ||
| 24 | 07095-20420 | CLIP | ||
| 25 | 01010-81020 | BOLT | ||
| 26 | 01643-31032 | WASHER | ||
| 27 | 01010-81220 | BOLT | ||
| 28 | 01643-31232 | WASHER |
