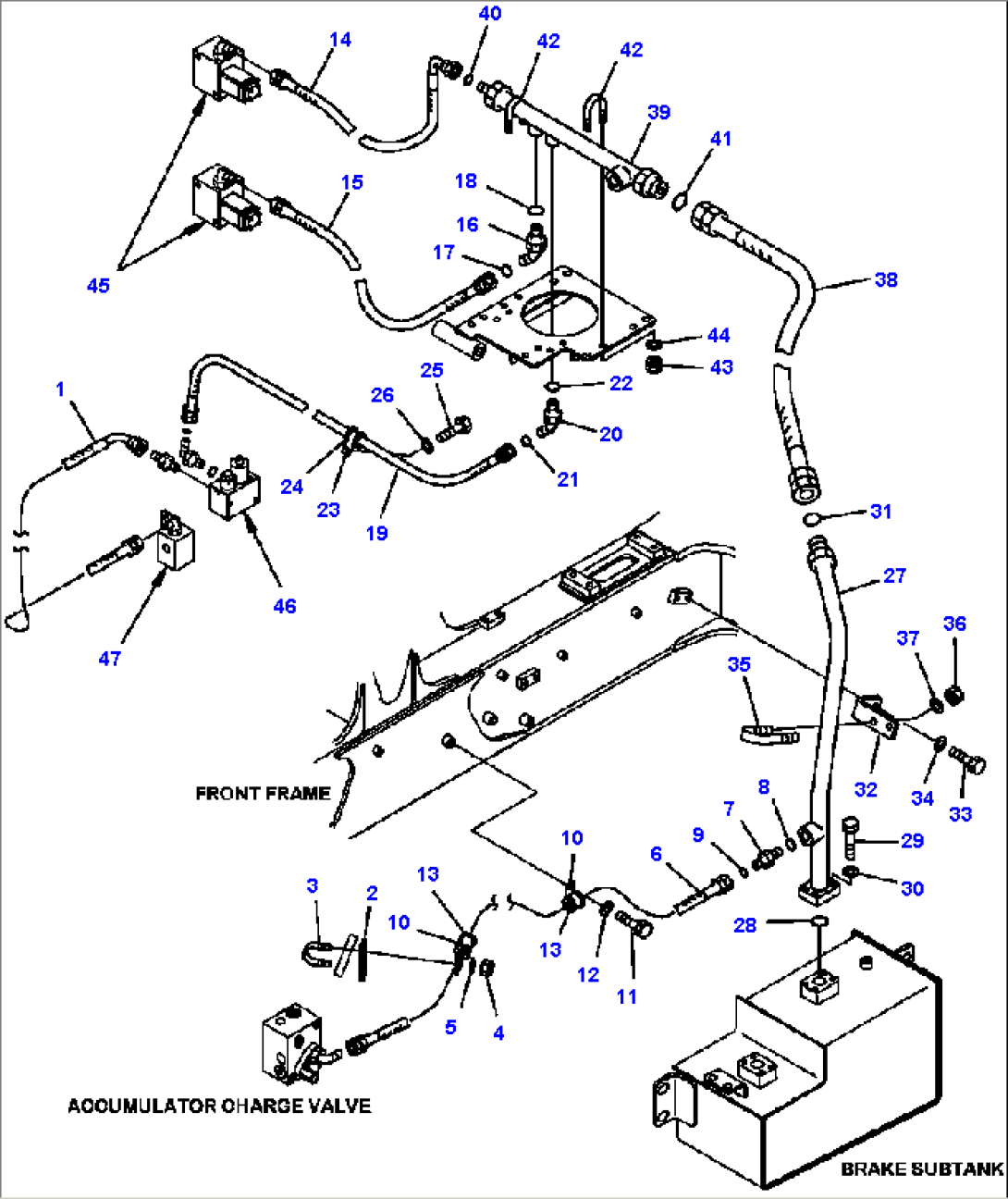

H3540-04A0 BRAKE PIPING RETURN PIPING

Komatsu HM350-2 S/N A11001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102766-00305HOSEA11001--
256D-61-11710PLATEA11001--
307283-33442CLIP, PIPEA11001--
401597-01009NUTA11001--
501643-31032WASHERA11001--
656B-43-27590HOSEA11001--
711Y-62-12310NIPPLEA11001--
807002-22434O-RINGA11001--
902896-21015O-RINGA11001--
1004434-53211CLIPA11001--
1101010-81020BOLTA11001--
1201643-31032WASHERA11001--
1307095-20522CUSHIONA11001--
1402763-00404HOSEA11001--
1502762-00405HOSEA11001--
1621W-62-42580ELBOWA11001--
1702896-21012O-RINGA11001--
1807002-22034O-RINGA11001--
1902760-003A8HOSE, 850 MMA11001--
2021W-62-42570ELBOWA11001--
2102896-21009O-RINGA11001--
2207002-22034O-RINGA11001--
2304434-52110CLIPA11001--
2407095-20314CUSHIONA11001--
2501010-81016BOLTA11001--
2601643-31032WASHERA11001--
2756B-43-17733TUBEA11001--
2807000-F3032O-RINGA11001--
2907372-01040BOLTA11001--
3001643-51032WASHERA11001--
31207-62-64740O-RINGA11001--
3256B-43-17940PLATEA11001--
3301010-81020BOLTA11001--
3401643-31032WASHERA11001--
3507283-33442CLIP, PIPEA11001--
3601597-01009NUTA11001--
3701643-31032WASHERA11001--
3856B-43-17391HOSEA11001--
3956B-43-17461TUBEA11001--
4002896-21012O-RINGA11001--
41207-62-64740O-RINGA11001--
4207283-33442CLIP, PIPEA11001--
4301597-01009NUTA11001--
4401643-31032WASHERA11001--
