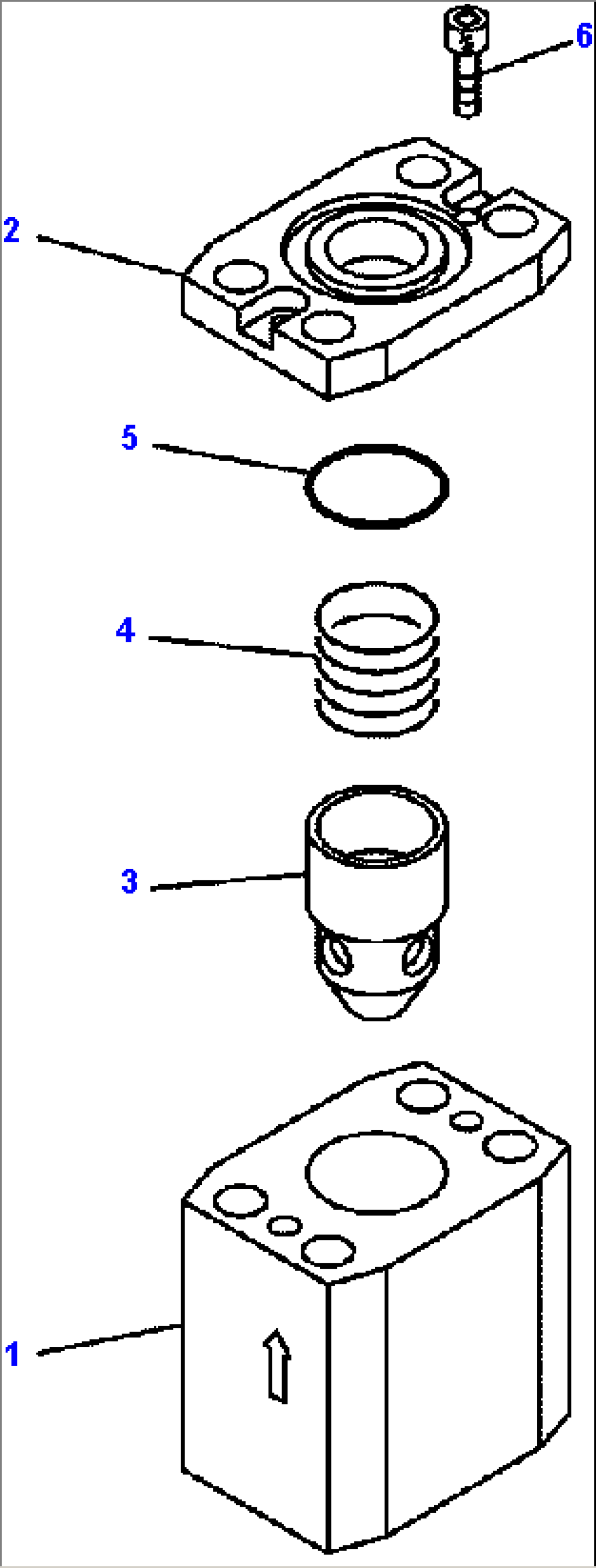

H3570-01A0 CHECK VALVE

Komatsu HM350-2 S/N A11001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
702-13-43700VALVE ASSEMBLYA11001--
1702-13-42910BODYA11001--
2702-13-42930PLATEA11001--
3702-13-42920POPPETA11001--
4702-13-42940SPRINGA11001--
507000-F2055O-RINGA11001--
601252-60612BOLTA11001--
