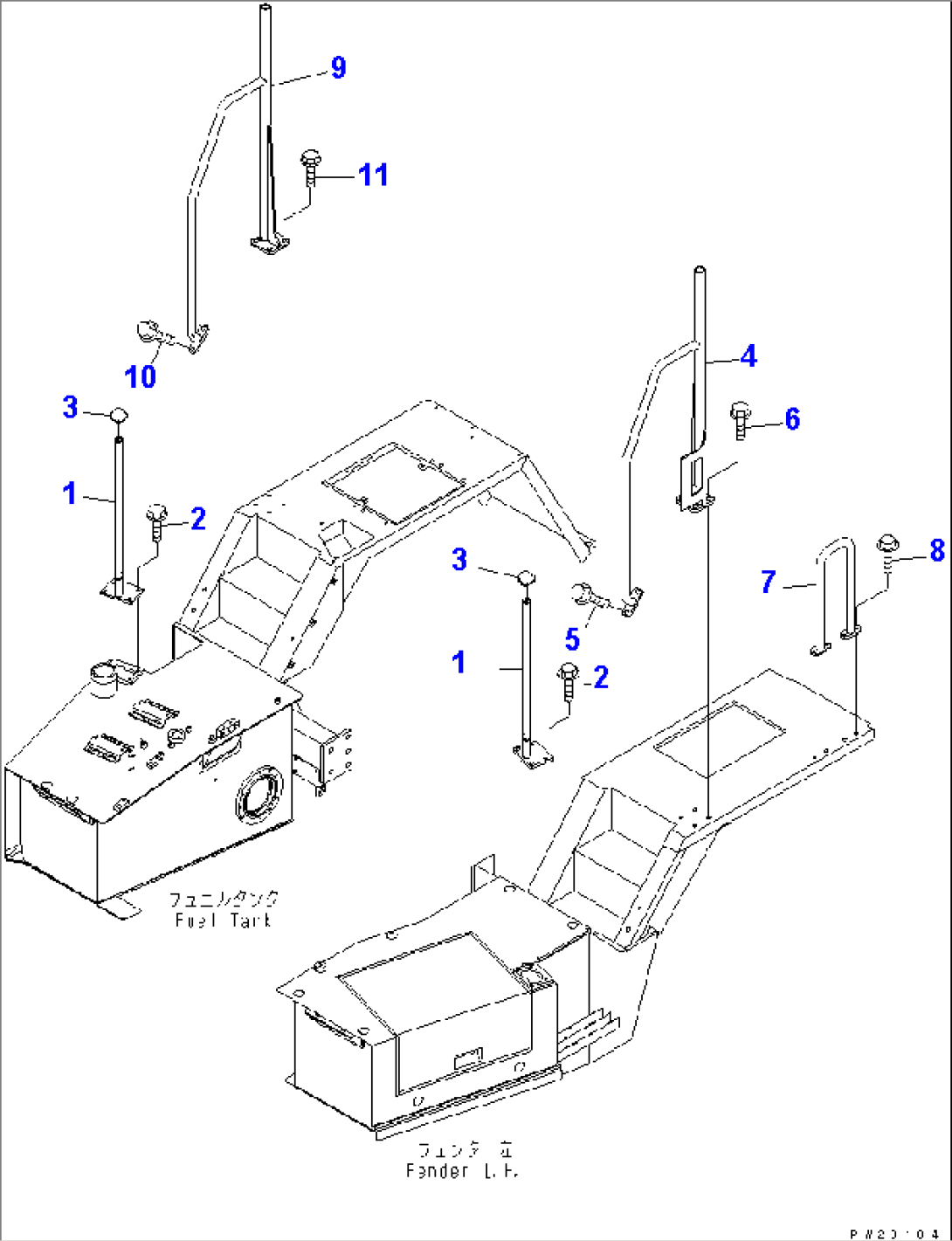

HAND RAIL

Komatsu HM300TN-1 S/N 1001-UP · PLATFORM AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17233HAND RAIL1001-
201435-01025BOLT1001-
309304-00835KNOB1001-
456D-54-17213HAND RAIL,L.H.1001-
501435-01230BOLT1001-
601435-01230BOLT1001-
756D-54-17241HAND RAIL1001-
801435-01230BOLT1001-
956D-54-17223HAND RAIL,R.H.1001-
1001435-01230BOLT1001-
1101435-01230BOLT1001-
