HAND RAIL

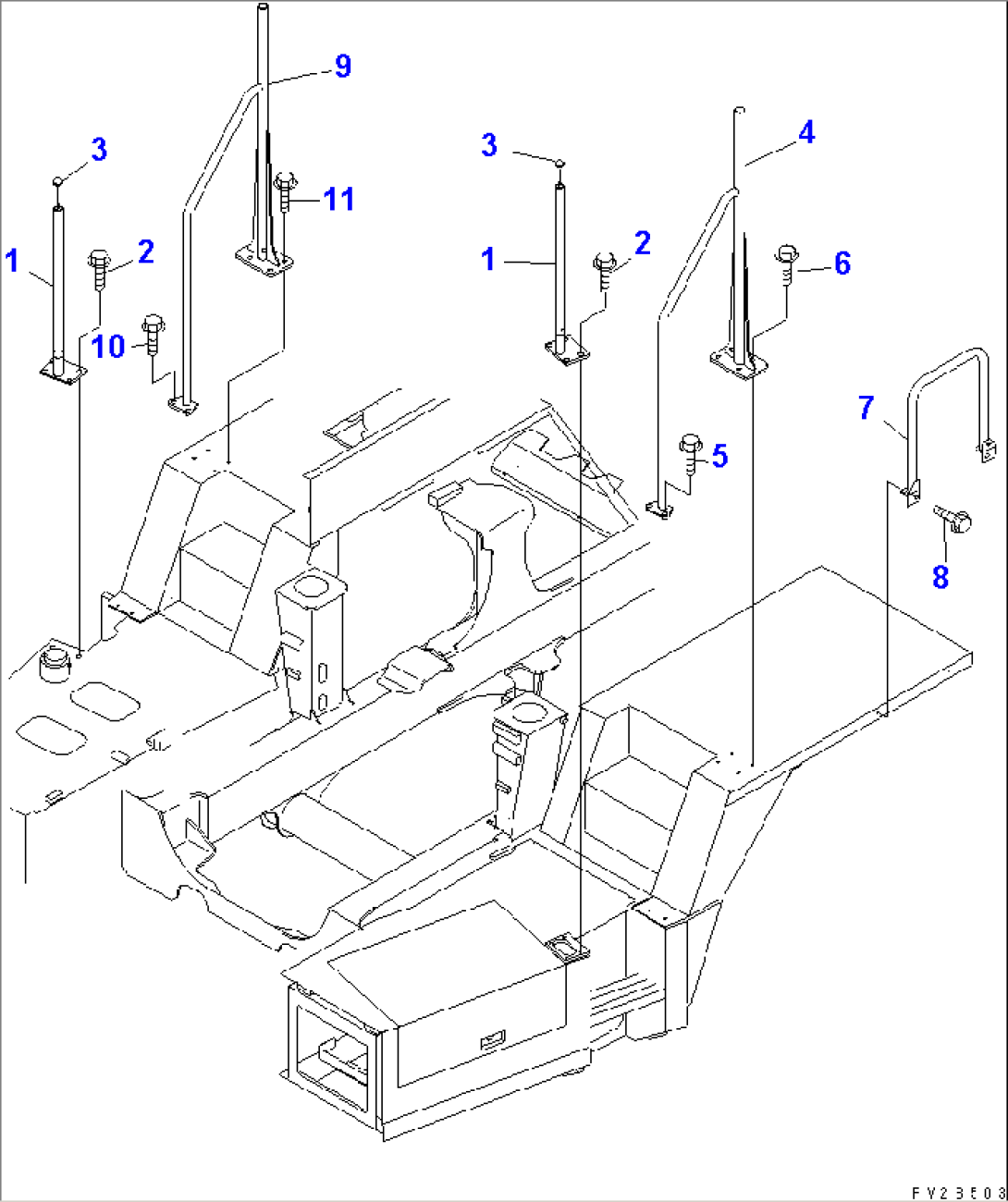

Komatsu HM350-1L S/N A10001-UP · PLATFORM AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17233HAND RAILA10001-
201435-01025BOLTA10001-
309304-00835KNOBA10001-
456B-54-17212HAND RAIL,L.H.A10001-
501435-01230BOLTA10001-
601435-01230BOLTA10001-
756B-54-17250HAND RAILA10001-
801435-01225BOLTA10001-
956B-54-17222HAND RAIL,R.H.A10001-
1001435-01230BOLTA10001-
1101435-01230BOLTA10001-
