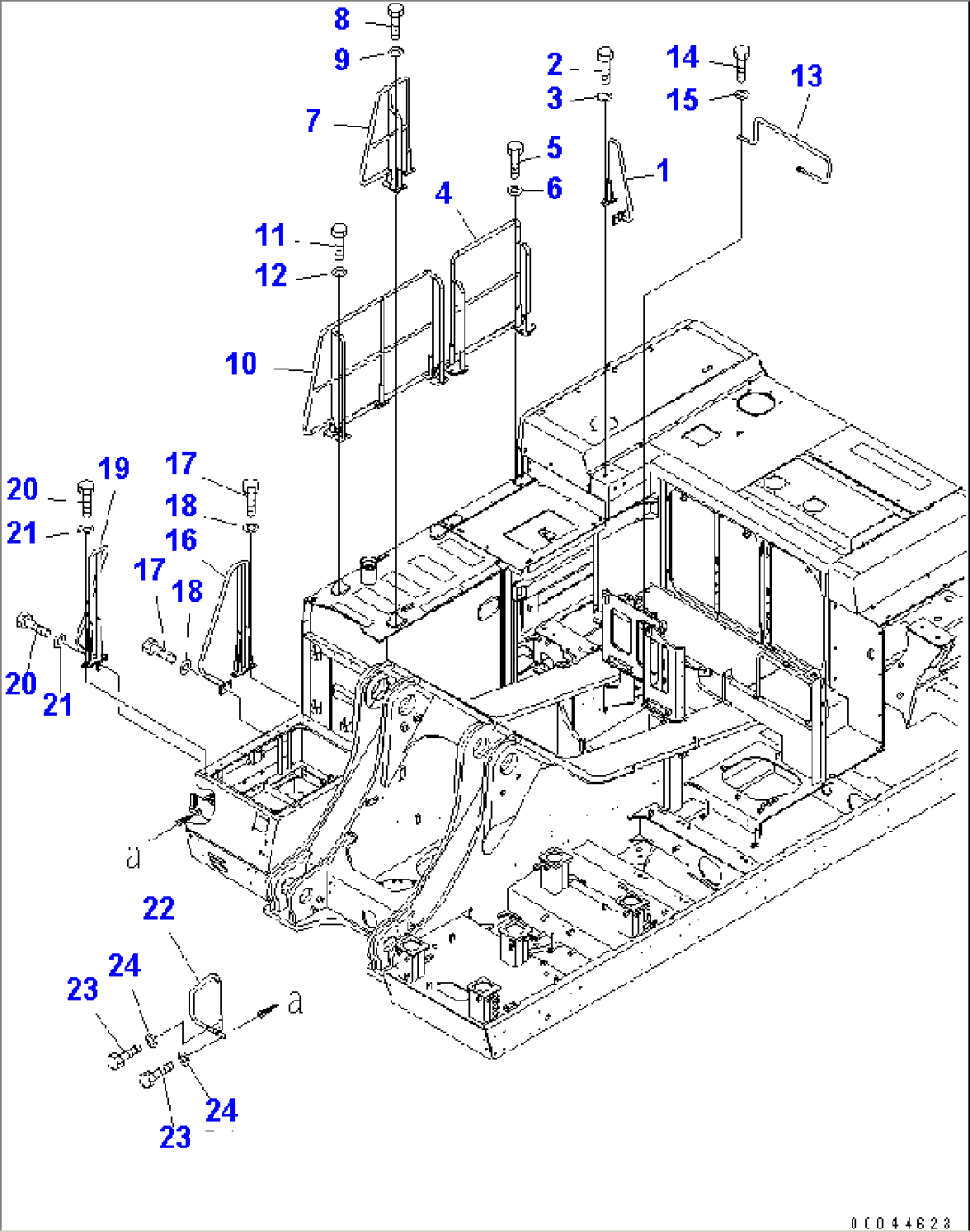

HANDRAIL(#35001-)
Komatsu PC1250-8R S/N 35001-35200 (W/O EGR) (+55°C SPEC.) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21N-54-41741 | HAND RAIL | 35001- | |
| 2 | 01010-81235 | BOLT | 35001- | |
| 3 | 01643-31232 | WASHER | 35001- | |
| 4 | 21N-54-41721 | HAND RAIL | 35001- | |
| 5 | 01010-81245 | BOLT | 35002- | |
| 5 | 01010-81240 | BOLT | 35001-35001 | |
| 6 | 01643-31232 | WASHER | 35001- | |
| 7 | 21N-54-37241 | HAND RAIL | 35001- | |
| 8 | 01010-81230 | BOLT | 35001- | |
| 9 | 01643-31232 | WASHER | 35001- | |
| 10 | 21N-54-41711 | HAND RAIL | 35001- | |
| 11 | 01010-81230 | BOLT | 35001- | |
| 12 | 01643-31232 | WASHER | 35001- | |
| 13 | 21N-54-39571 | HAND RAIL | 35001- | |
| 14 | 01010-81235 | BOLT | 35001- | |
| 15 | 01643-31232 | WASHER | 35001- | |
| 16 | 21N-54-39611 | HAND RAIL | 35001- | |
| 17 | 01010-81230 | BOLT | 35001- | |
| 18 | 01643-31232 | WASHER | 35001- | |
| 19 | 21N-54-39621 | HAND RAIL | 35001- | |
| 20 | 01010-81230 | BOLT | 35001- | |
| 21 | 01643-31232 | WASHER | 35001- | |
| 22 | 21N-54-39650 | HAND RAIL | 35001- | |
| 23 | 01010-81235 | BOLT | 35001- | |
| 24 | 01643-31232 | WASHER | 35001- |
