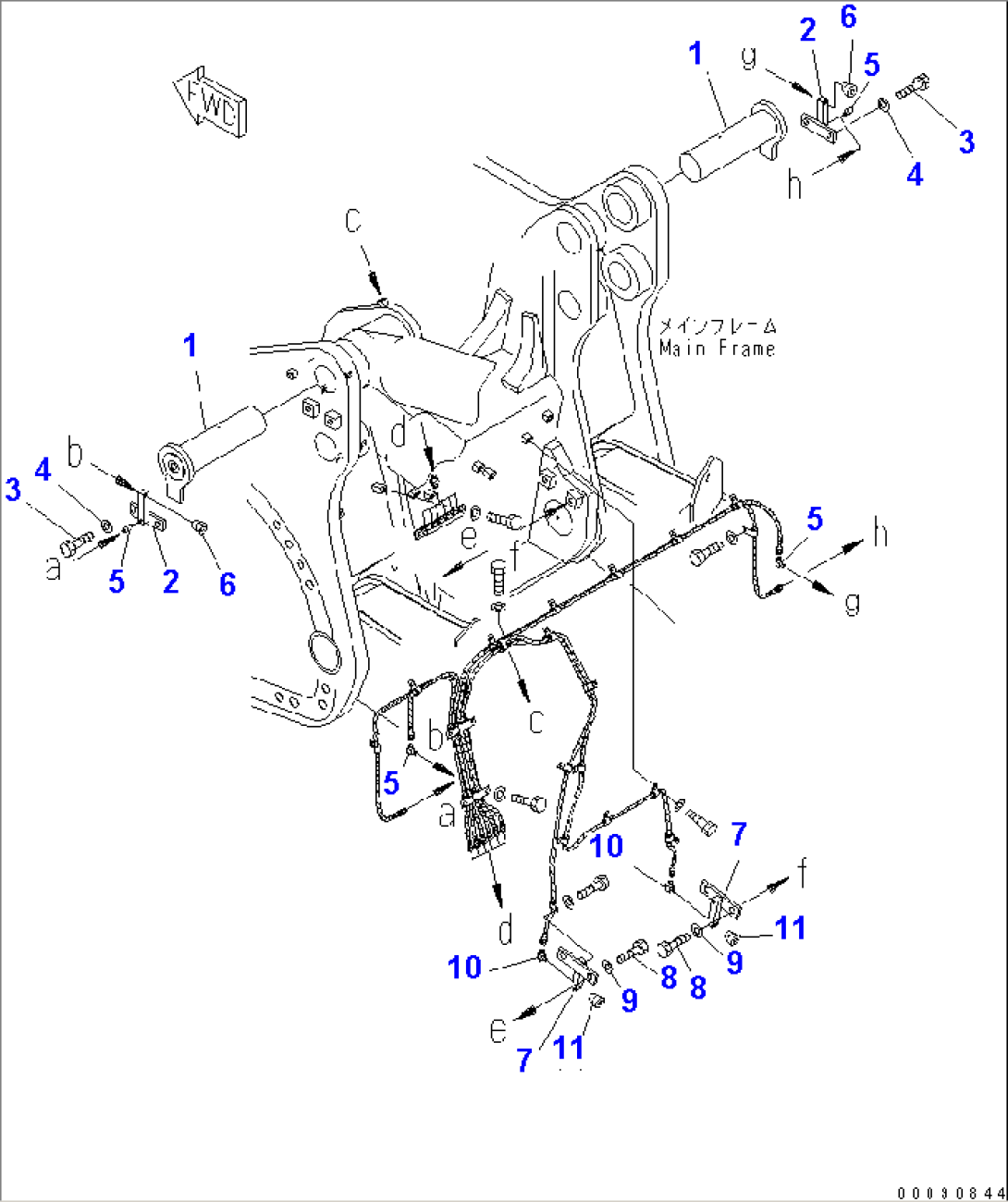

HANG PIN (FOR SHIPPING) (MINING SPEC.)(#30001-)

Komatsu D475A-5E0 S/N 30001-30146 (TIER2) (MINING SPEC.) · MISCELLANEOUS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-78-21180PIN30001-
2198-78-61540BRACKET30001-
301010-82045BOLT30001-
401643-32060WASHER30001-
5202-62-21430ELBOW30001-
607043-70108PLUG30001-
7198-78-61550BRACKET30001-
801010-82040BOLT30001-
901643-32060WASHER30001-
10202-62-21430ELBOW30001-
1107043-70108PLUG30001-
