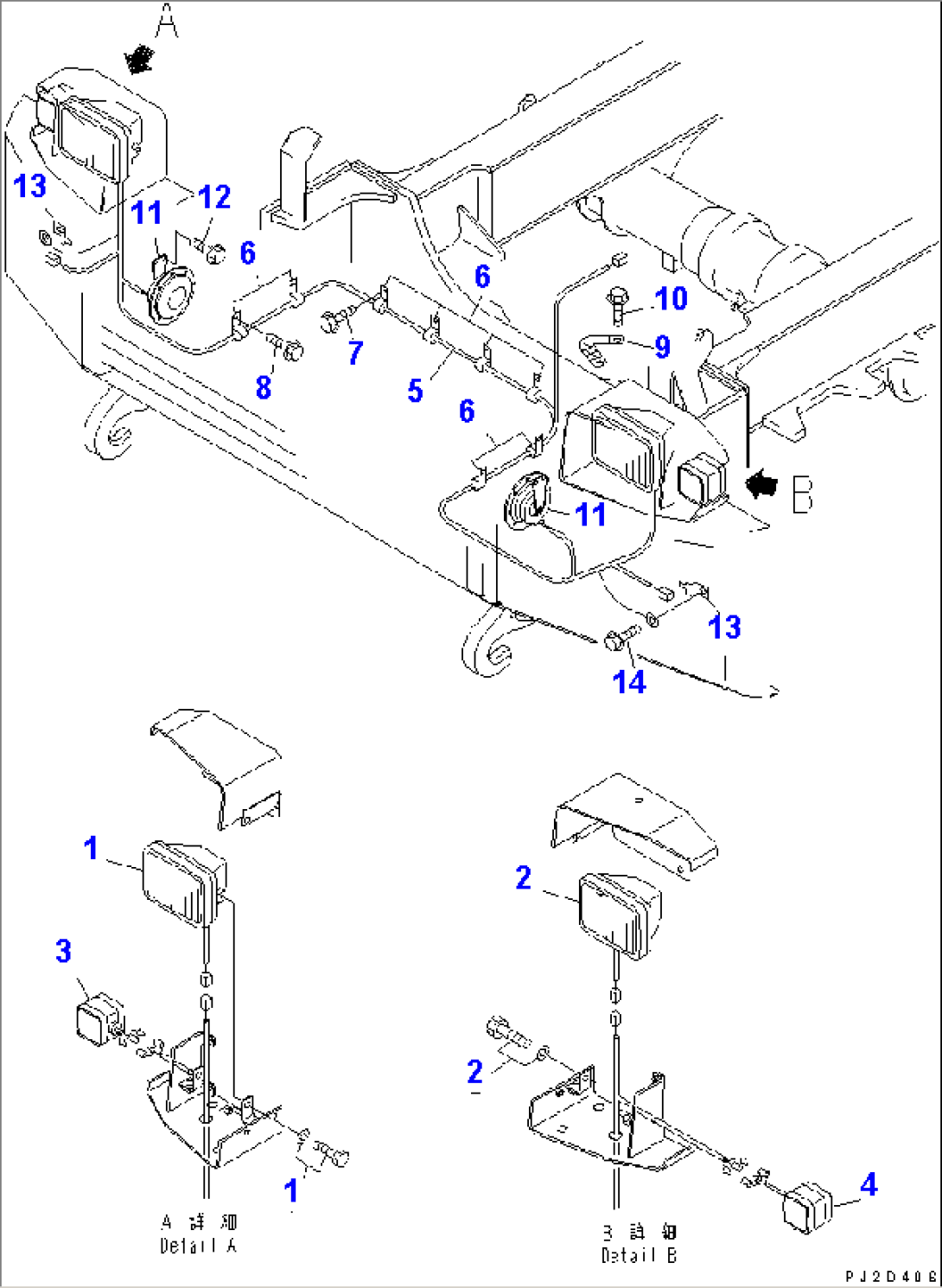

HEAD LAMP AND ELECTRICAL HARNESS

Komatsu HM400-1L S/N A10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1424-06-23210HEAD LAMP ASS'YA10001-
08056-00371CONNECTORA10001-
424-06-23220LENSA10001-
424-06-23230BULB, 75/70WA10001-
2424-06-23210HEAD LAMP ASS'YA10001-
341G-06-13201LAMP ASS'Y,COMBINATIONA10001-
41G-06-13210LENS,FRONTA10001-
41G-06-13220LENSA10001-
41G-06-13230BULB, 5WA10001-
08105-12420BULB, 25WA10001-
01220-40425SCREWA10001-
08021-00400CONNECTORA10001-
08022-04001CONNECTORA10001-
441G-06-13201LAMP ASS'Y,COMBINATIONA10001-
556B-06-14412WIRING HARNESSA10001-
608036-01414CLIPA10001-
701435-01016BOLTA10001-
801435-01020BOLTA10001-
956B-06-12430CABLE ASS'YA10001-
1001435-01020BOLTA10001-
11427-06-21210HORN ASS'YA10001-
1201435-01016BOLTA10001-
1308053-01510CLIPA10001-
1401435-01016BOLTA10001-
