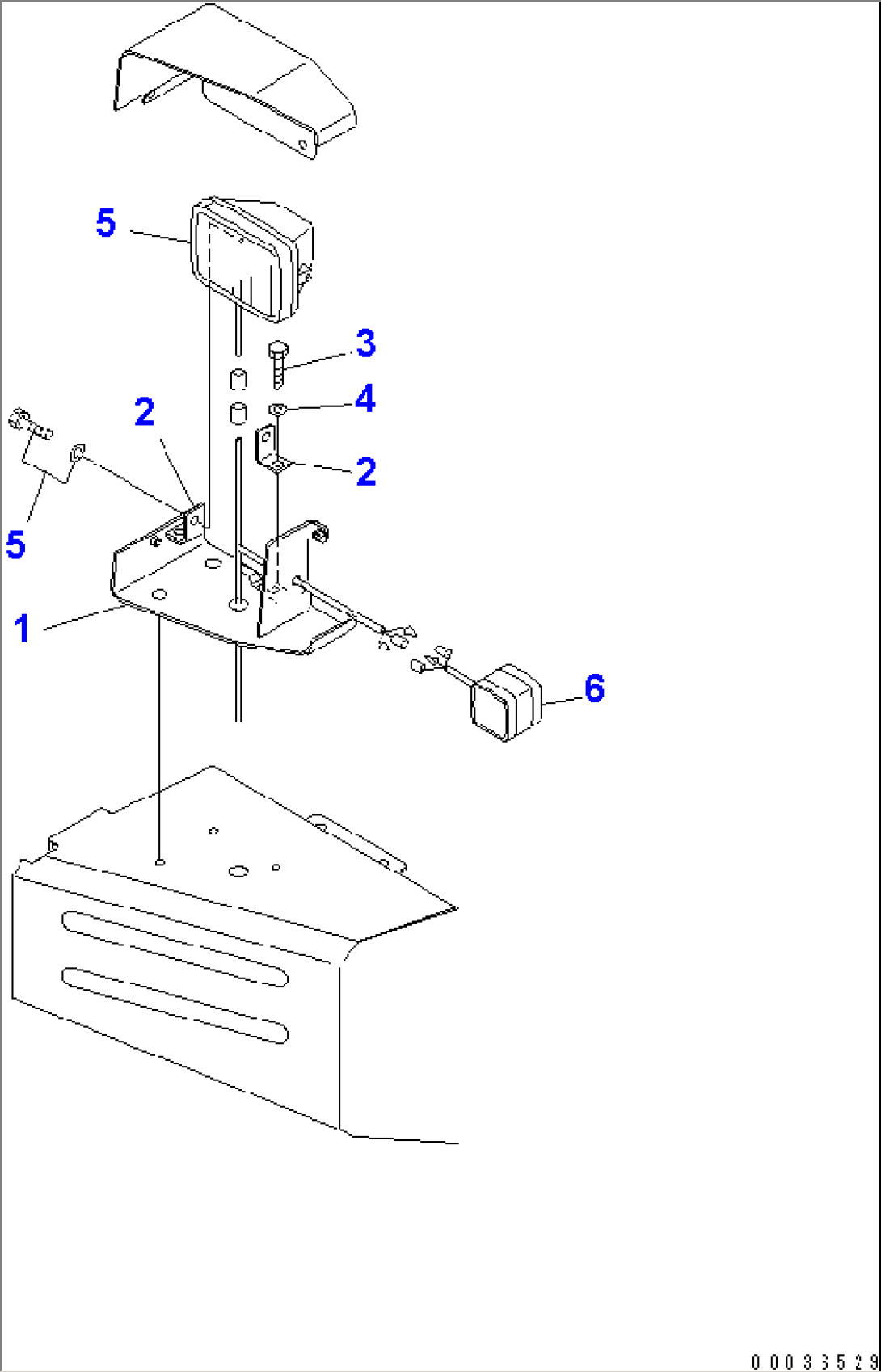

HEAD LAMP SUB ASS'Y (L.H.)(#1173-)

Komatsu HM300-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-46-11831BRACKET1001-
256C-46-11890PLATE1001-
301010-80820BOLT1001-
401643-30823WASHER1001-
5424-06-23210HEAD LAMP ASS'Y1001-
508056-00371CONNECTOR1001-
5424-06-23220LENS1001-
5424-06-23230BULB, 75/70W1001-
641G-06-13201LAMP ASS'Y1001-
641G-06-13210LENS,FRONT1001-
641G-06-13220LENS,REAR1001-
641G-06-13230BULB, 5W1001-
608105-12420BULB, 25W1001-
601220-40425SCREW1001-
608021-00400CONNECTOR1001-
608022-04001CONNECTOR1001-
