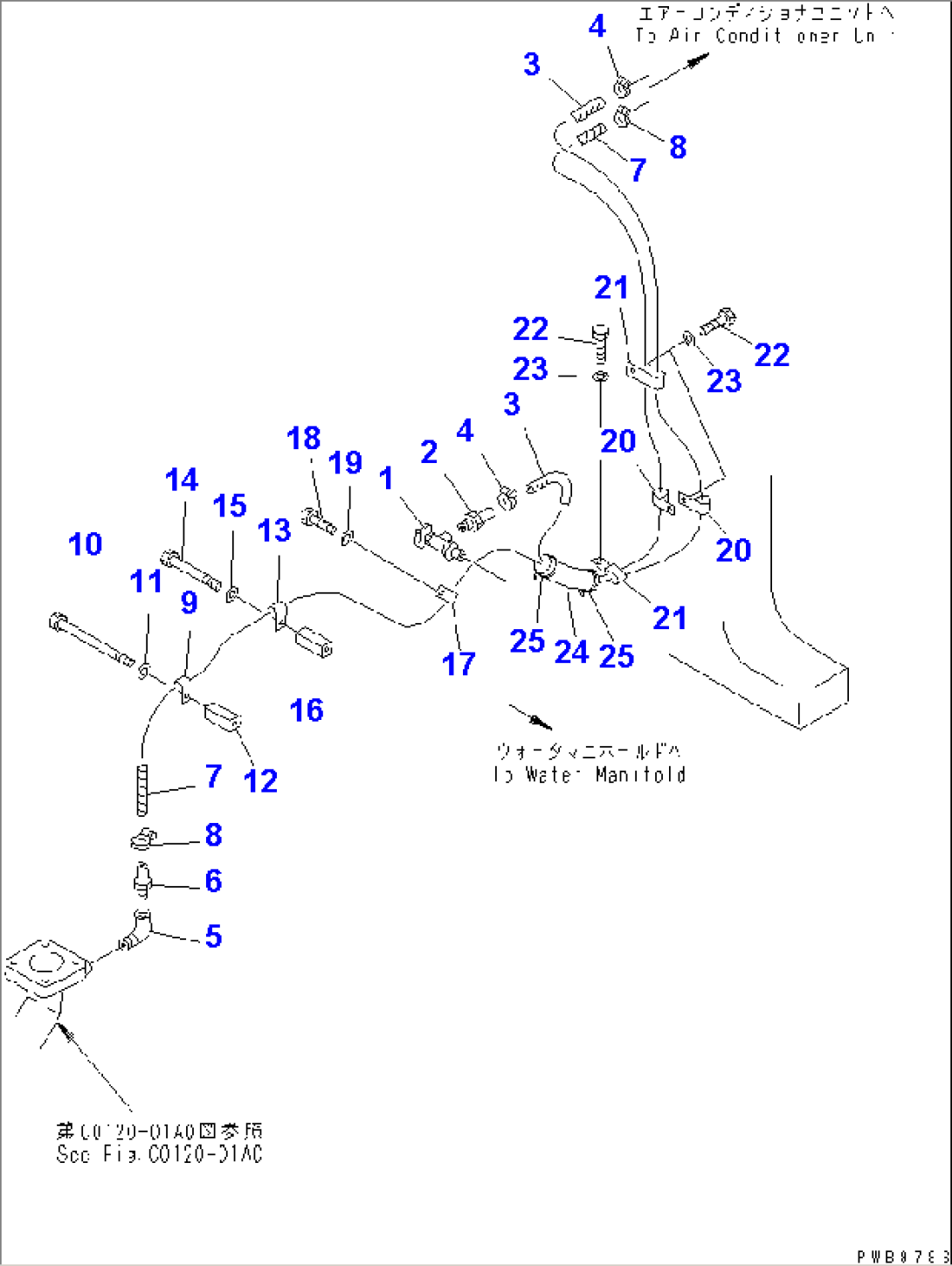

HEATER PIPING (LARGE CAPACITY AIR CONDITIONER)(#17501-)

Komatsu D375A-3A-01 S/N 17001-UP · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-911-5591VALVE17501-
2195-911-8130JOINT17501-
309483-50516HOSE17501-
409479-02400CLAMP17618-
198-09-31210CLAMP17501-17617
507323-30400ELBOW17501-
6145-Z79-5610JOINT17501-
709483-50526HOSE17501-
809479-02400CLAMP17618-
904434-52512CLIP17501-
1001011-81080BOLT17501-
1101643-31032WASHER17501-
12175-06-25180SPACER17501-
1304434-52512CLIP17501-
1401011-81020BOLT17501-
1501643-31032WASHER17501-
16175-06-25180SPACER17501-
1704434-52512CLIP17501-
1801010-81220BOLT17501-
1901643-31232WASHER17501-
2004434-52512CLIP17501-
21195-979-1550CLAMP17501-
2201010-81220BOLT17501-
2301643-31232WASHER17501-
2421T-06-17820COVER17501-
2508034-00536BAND17501-
