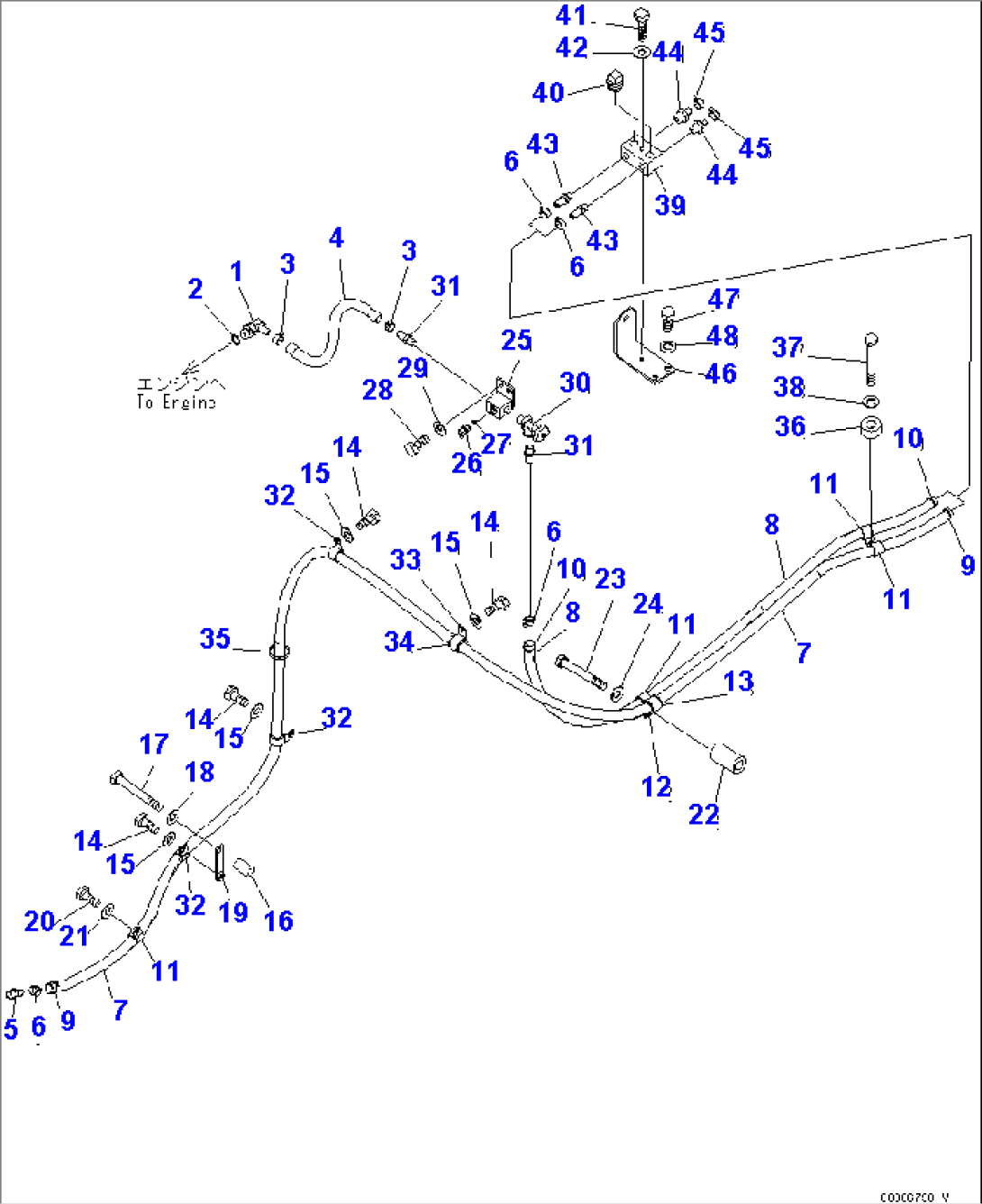

HEATER PIPING (MINING SPEC.)(#30001-)

Komatsu D475A-5E0 S/N 30001-30146 (TIER2) (MINING SPEC.) · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-911-6190ELBOW30001-
207002-12434O-RING30001-
309479-02400CLAMP30079-
3198-09-31210CLAMP30001-30078
4198-911-7360HOSE ASS'Y30001-
5145-Z79-5610JOINT30001-
609479-02400CLAMP30079-
6198-09-31210CLAMP30001-30078
709483-10515HOSE30001-
809483-10539HOSE30001-
920Y-62-22790BAND, RED30001-
1020Y-62-22820BAND, BLUE30001-
1104434-52712CLIP30001-
1204434-53412CLIP30001-
1307095-20627CUSHION30001-
1401010-81225BOLT30001-
1501643-31232WASHER30001-
16195-01-16140SPACER30001-
1701010-81060BOLT30001-
1801643-31032WASHER30001-
19198-911-6170BRACKET30001-
2001010-81225BOLT30001-
2101643-31232WASHER30001-
22205-03-71331COLLAR30001-
2301010-81270BOLT30001-
2401643-31232WASHER30001-
25198-911-7710TEE30001-
26124-62-61531ELBOW30001-
2707002-11023O-RING30001-
2801010-81225BOLT30001-
2901643-31232WASHER30001-
30195-911-5591VALVE30001-
31145-Z79-5610JOINT30001-
3204434-52712CLIP30001-
3304434-53412CLIP30001-
3407095-20627CUSHION30001-
3508034-20834BAND30001-
3623S-43-53140SPACER30001-
3701011-81200BOLT30001-
3801643-31232WASHER30001-
39195-911-8570BLOCK30001-
4007042-70415PLUG30001-
4101010-81070BOLT30001-
4201643-31032WASHER30001-
43145-Z79-5610JOINT30001-
44130-902-1410NIPPLE30001-
4511Y-09-11160CLIP30079-
45198-09-31210CLAMP30001-30078
46198-911-6420BRACKET30001-
4701010-81225BOLT30001-
4801643-31232WASHER30001-
