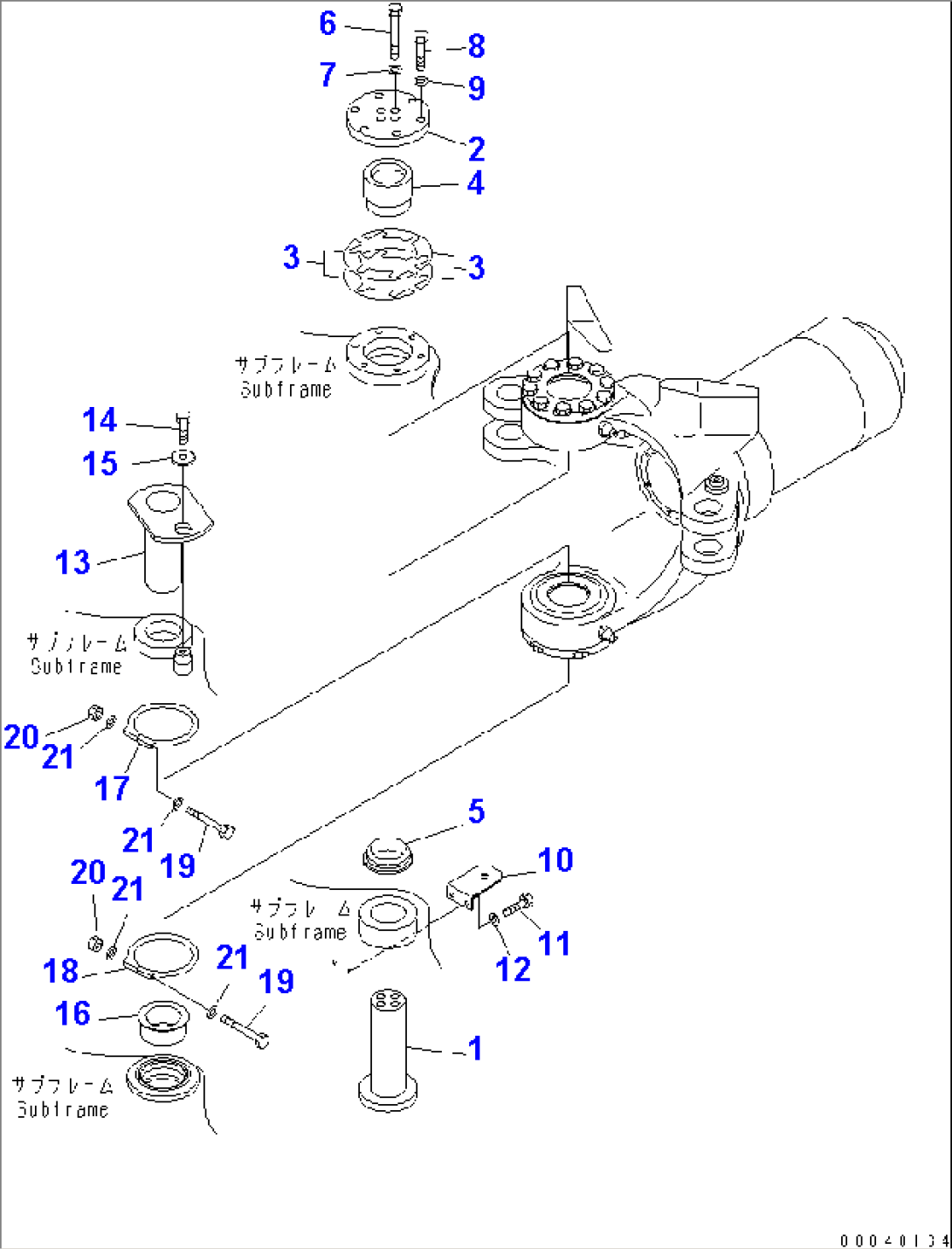

HINGE PIN (FOR HITCH FRAME)(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-46-13230PIN2001-
256B-46-13250PLATE2001-
356B-46-13120SHIM, 0.5MM2001-
356B-46-13130SHIM, 0.1MM2001-
456B-46-13140BUSHING2001-
556B-46-13180BUSHING2001-
601011-61600BOLT2001-
701643-31645WASHER2001-
801010-81655BOLT2001-
901643-31645WASHER2001-
10569-54-12210BRACKET2001-
1101010-81030BOLT2001-
1201643-31032WASHER2001-
1356B-46-13241PIN2001-
1401010-81625BOLT2001-
15421-70-11280WASHER2001-
1656B-46-13260BUSHING2001-
17425-70-11170O-RING2001-
18421-70-11410O-RING2001-
19236-46-13620BOLT2001-
2001596-00606NUT2001-
2101640-20610WASHER2001-
