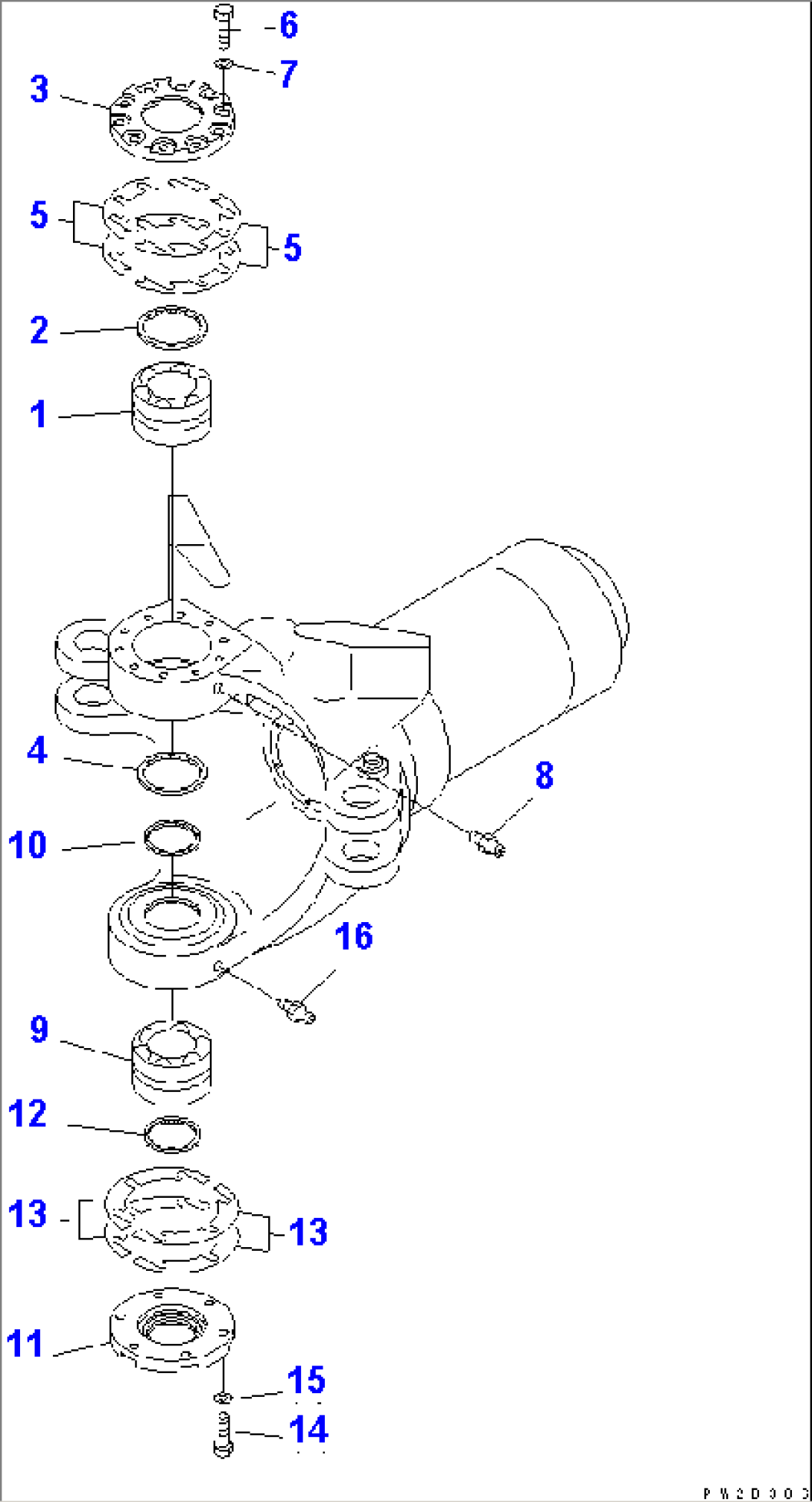

HITCH FRAME (FRONT FRAME CONNECTING PARTS)

Komatsu HM300-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-46-11361BEARING1001-
2421-09-11310SEAL,DUST1001-
3421-46-11710RETAINER1001-
4421-09-11310SEAL,DUST1001-
5421-46-11371SHIM, 0.1MM1054-
5421-46-11371SHIM, 0.1MM1001-1053
5421-46-11381SHIM, 0.5MM1054-
5421-46-11381SHIM, 0.5MM1001-1053
601010-81240BOLT1001-
701643-31232WASHER1001-
807020-00000FITTING,GREASE1001-
9421-46-11361BEARING1001-
1056D-46-13280SEAL,DUST1001-
1156D-46-13210RETAINER,LOWER1001-
1256D-46-13280SEAL,DUST1001-
1356D-46-13641SHIM, 0.5MM1001-
1356D-46-13651SHIM, 0.1MM1001-
1401010-81235BOLT1001-
1501643-31232WASHER1001-
1607020-00000FITTING,GREASE1001-
