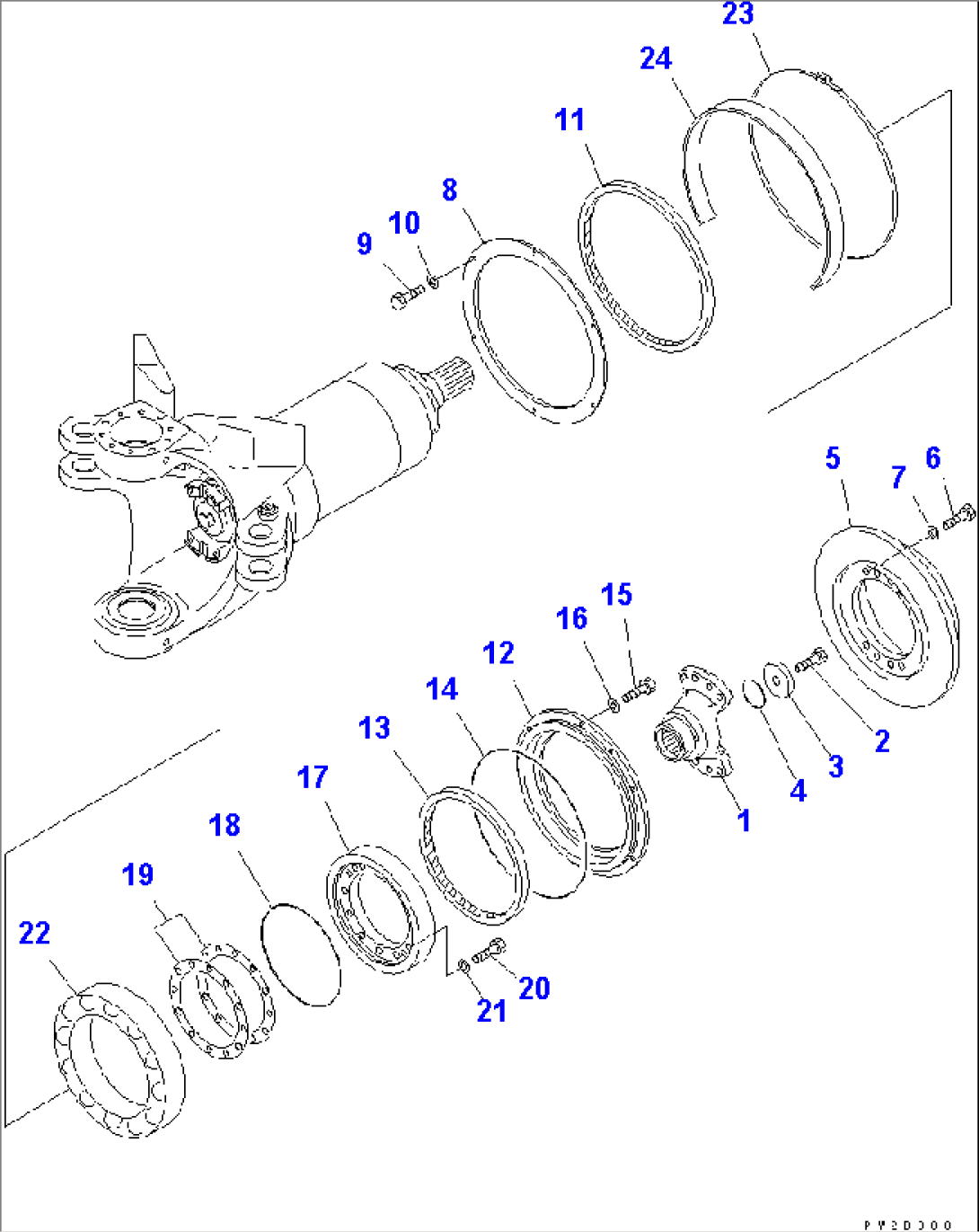

HITCH FRAME (REAR FRAME CONNECTING PARTS)

Komatsu HM350-1L S/N A10001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-46-13550COUPLING,REARA10001-
201051-62440BOLTA10001-
3287-15-13621HOLDERA10001-
407000-15075O-RINGA10001-
556B-34-11421DISKA10001-
601010-62060BOLTA10001-
701643-32060WASHERA10001-
856C-46-13310RETAINER,FRONTA10001-
901010-81025BOLTA10001-
1001643-31032WASHERA10001-
1156C-46-13320SEAL,FRONTA10001-
1256B-46-13410RETAINER,REARA10001-
1356B-46-13470SEAL,REARA10001-
1407000-15425O-RINGA10001-
1501010-81035BOLTA10001-
1601643-31032WASHERA10001-
1756B-46-13421RETAINER,ENDA10001-
1807000-15300O-RINGA10001-
1956B-46-13431SHIM, 0.2MMA10001-
56B-46-13441SHIM, 0.3MMA10001-
56B-46-13451SHIM, 1.0MMA10001-
2001010-61875BOLTA10001-
2101643-21845WASHERA10001-
2256B-46-13460BEARINGA10001-
2356B-46-13350CLAMPA10001-
2456C-46-13360RUBBERA10001-
