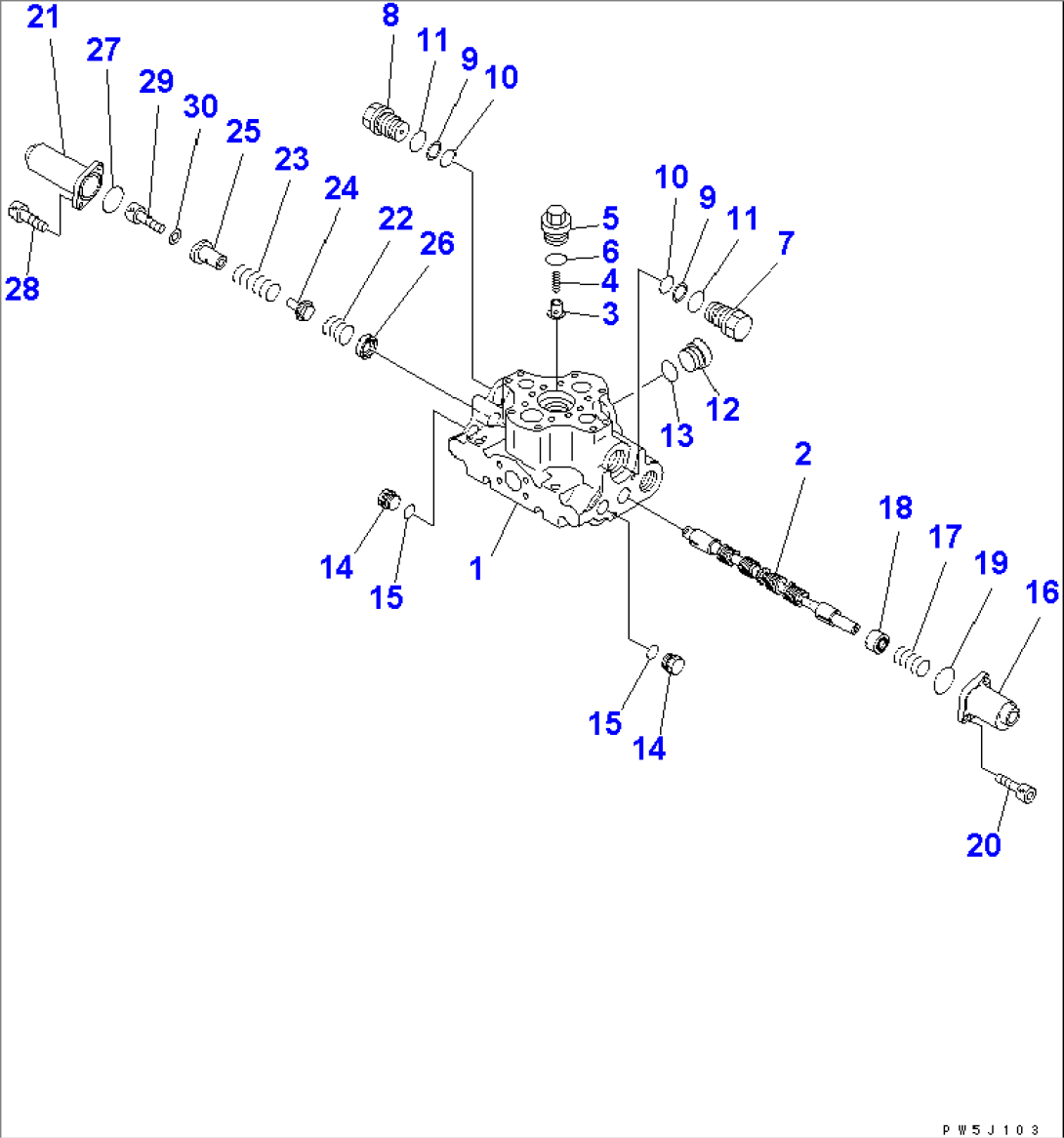

HOIST VALVE (1/2)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
709-91-12500VALVE ASS'Y2001-
3700-93-11461VALVE,CHECK2001-
4700-93-11471SPRING2001-
5700-93-11481PLUG2001-
607002-23634O-RING2001-
7700-93-11350PLUG2001-
8700-91-11950PLUG2001-
9700-93-11330RING,BACK-UP2001-
10702-13-51290O-RING2001-
1107002-23634O-RING2001-
1207040-13618PLUG2001-
1307002-23634O-RING2001-
14700-22-11370PLUG2001-
1507002-22434O-RING2001-
16709-94-91210CASE2001-
17700-91-11960SPRING2001-
18700-91-11970RETAINER2001-
19700-91-11980O-RING2001-
2001252-60820BOLT2001-
21700-91-11990CASE,SPRING2001-
22700-91-12110SPRING2001-
23700-91-12120SPRING2001-
24700-91-12130RETAINER2001-
25700-91-12140RETAINER2001-
26700-91-12150RETAINER2001-
27700-91-11980O-RING2001-
2801252-60820BOLT2001-
2901252-60825BOLT2001-
3001643-50823WASHER2001-
