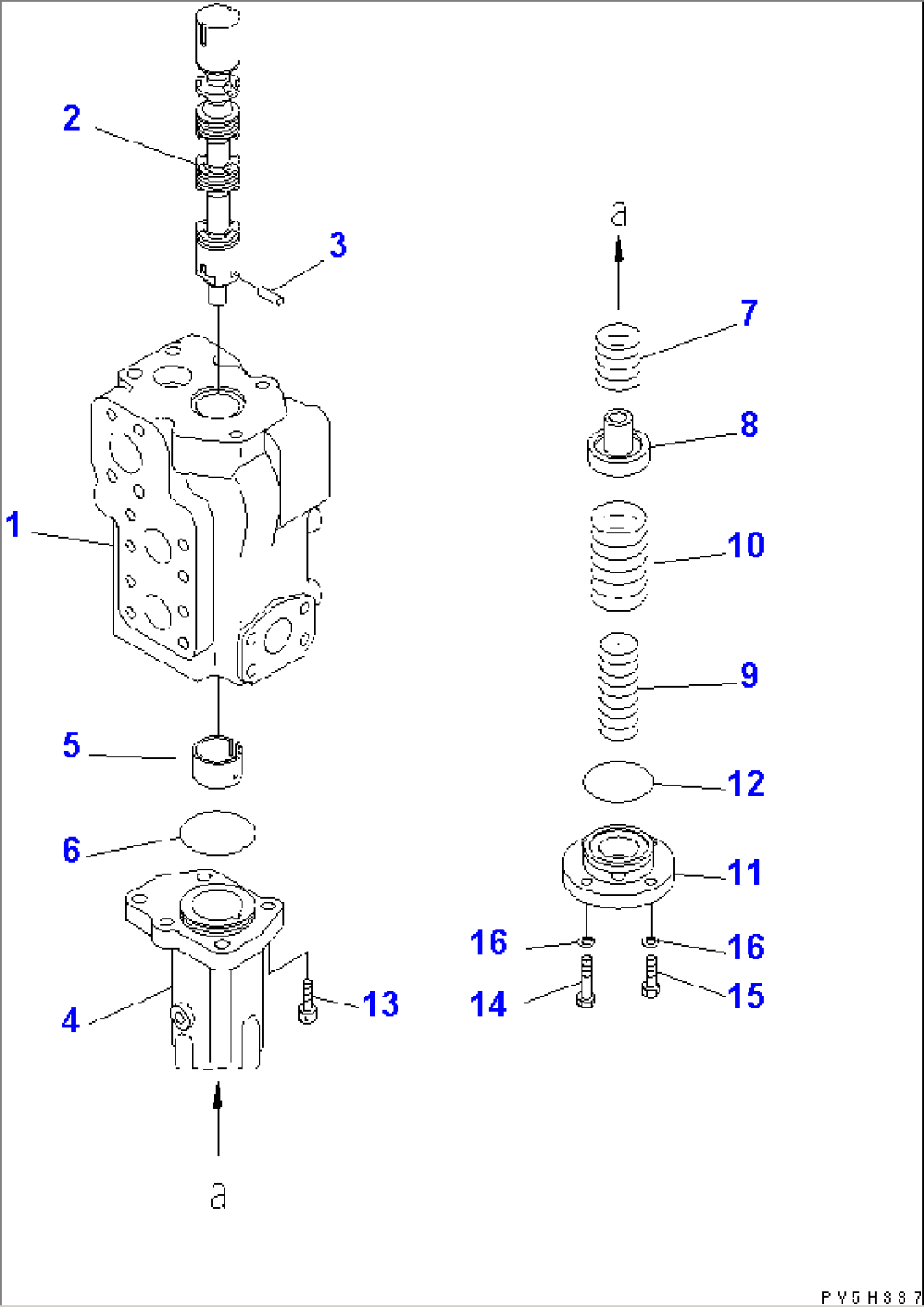

HOIST VALVE (2/3)

Komatsu HM350-1 S/N 1001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
701-37-22000VALVE ASS'Y1001-
701-32-49000VALVE SUB ASS'Y1001-
4701-32-45430CASE,SPRING1001-
5701-32-45460RETAINER1001-
607000-F2065O-RING1001-
7701-32-45480SPRING1001-
8701-32-45470RETAINER1001-
9701-32-45490SPRING1001-
10701-32-45510SPRING1001-
11701-32-45450FLANGE1001-
1207000-F2060O-RING1001-
1301252-61235BOLT1001-
1401016-80850BOLT1001-
1501010-80830BOLT1001-
1601643-30823WASHER1001-
